《2025年毕业班综合训练物理中考安徽专版》

6. 如图所示电路中，闭合开关S，电流表A₁、A₂、A₃的示数分别为I₁、I₂、I₃，它们的大小关系正确的是( )

A. I₁ = I₂ = I₃
B. I₁＞I₂ = I₃
C. I₁＞I₃＞I₂
D. I₁＞I₂＞I₃

答案： C

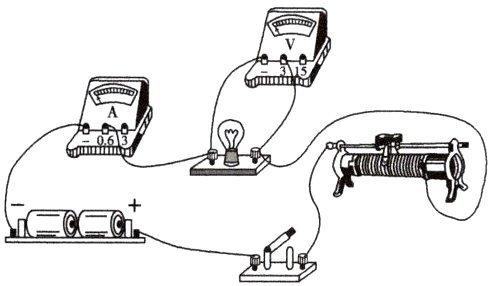

7. 如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是( )

A. 变阻器R短路
B. 变阻器R断路
C. 灯L短路
D. 灯L断路

答案： D

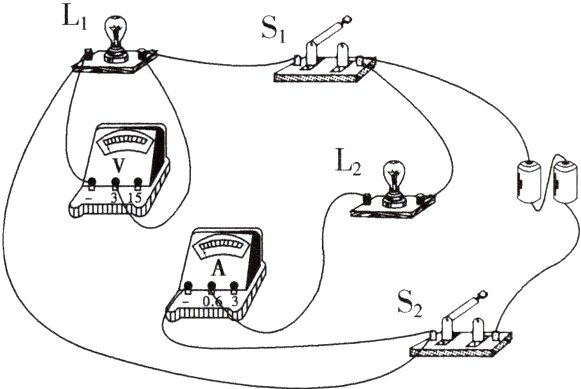

8.(2024·眉山)如图所示电路，闭合开关S₁、S₂，小灯泡L₁和L₂均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是( )

A. 小灯泡L₁和L₂串联
B. 电流表测量电路的总电流
C. 若只断开S₁，小灯泡L₁熄灭，L₂正常发光
D. 若灯L₁突然熄灭，是因为电压表发生断路

答案： C

三、实验题
9.（2023·包头）同学们利用如图所示电路“探究并联电路中干路电流与各支路电流的关系”。

（1）连接电路，闭合开关，发现小灯泡L₁亮、L₂不亮，故障原因可能是_________。

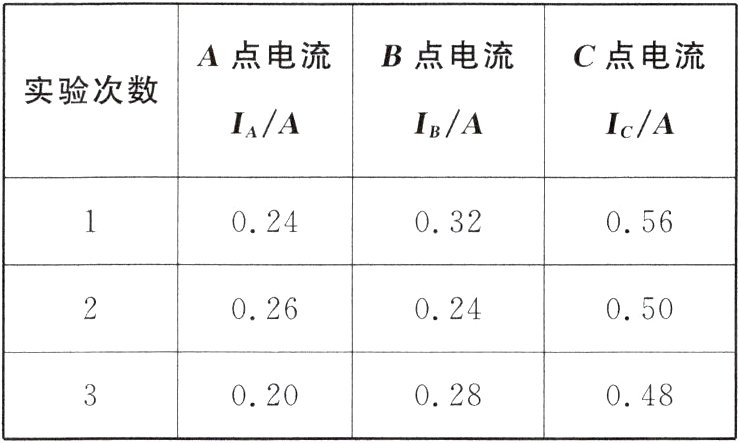

（2）排除故障后，用电流表分别测出A、B、C三点的电流Iₐ、Iᵦ、Iₑ，更换规格_________（选填“相同”或“不同”）的小灯泡多次实验，数据记录在表格中。

（3）分析数据得出结论：____________________。

答案： 解析
(1) 连接电路，闭合开关，发现小灯泡 L₁ 亮，则 L₁ 所在支路无故障，L₂ 不亮又不影响 L₁ 亮，则说明 L₂ 不是短路而是断路，所以故障原因可能是 L₂ 断路或 L₂ 所在支路断路。
(2) “探究并联电路中干路电流与各支路电流的关系”的实验中，为了得到普遍规律，应更换不同规格的小灯泡多次实验。
(3) 由表中数据可得 Iₐ + Iᵦ = Iₑ，即并联电路中，干路电流等于各支路电流之和。
答案
(1) L₂ 断路(或 L₂ 所在支路断路)
(2) 不同
(3) 并联电路中，干路电流等于各支路电流之和(或 Iₑ = Iₐ + Iᵦ)
