《2025年毕业班综合训练物理中考安徽专版》

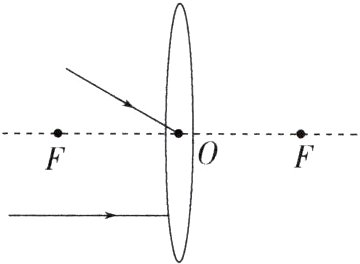

2.（2022·百色）完成图中两条入射光线通过凸透镜后的光路图。
　　　　　　

答案：
解析 平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过光心的光线其传播方向不变。
答案 如图所示

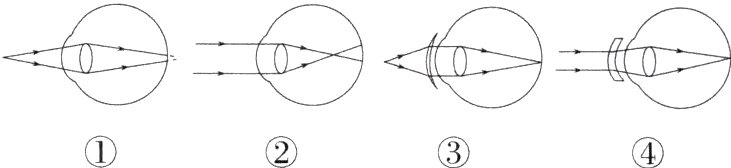

【典例3】（2022·自贡）现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图所示，关于近视眼及其矫正的原理图正确的是（ ）
　
A. ①③
B. ②④
C. ①④
D. ②③
【解析】由图知，②图的光线会聚在视网膜的前方，所以②图表示近视眼的成像情况；近视眼是由于晶状体焦距太短，像落在视网膜的前方，为了使光线会聚在原来会聚点后面的视网膜上，就需要在光线进入人眼以前发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则④图是近视眼的矫正原理图，故选B。
【答案】B

答案： B

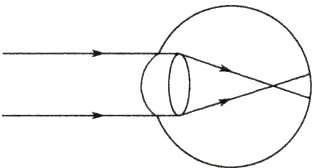

3.（2024·滁州月考）如图所示，下列说法中正确的是（ ）
　　　　　　　　　　　
A. 该图是近视眼的成像光路图，近视眼可用凹透镜矫正
B. 该图是近视眼的成像光路图，近视眼可用凸透镜矫正
C. 该图是远视眼的成像光路图，远视眼可用凹透镜矫正
D. 该图是远视眼的成像光路图，远视眼可用凸透镜矫正

答案： A

[典例1]　(2024.合肥模拟)在“探究凸透镜成像规律的实验”中:
　　

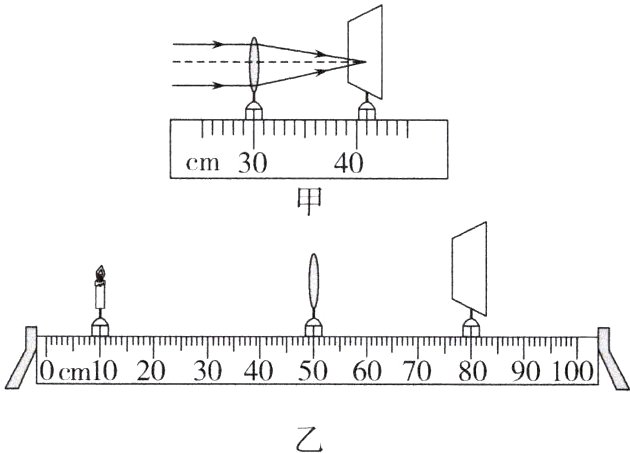

　(1)如图甲所示，是小明确定焦距时所做的实验，则该凸透镜的焦距为________cm,当烛焰距凸透镜15.0cm时，能成倒立、________的实像，生活中的________就是利用这个原理制成的;
　(2)实验一段时间后，随着蜡烛燃烧变短，烛焰在光屏上的像会向________(选填“上”或“下”)移动;
　(3)在上一步实验调整好像的位置后，小明取了一副近视镜放在凸透镜和蜡烛之间，要使光屏上还能成清晰的像，可将蜡烛适当向________(选填“左”或“右”)移动;
　(4)移动图乙光屏直至所成像清晰后，若蜡烛与光屏位置对换，则光屏上可以得到一个倒立、________的实像;
　(5)当蜡烛放在28cm刻度线处,能成倒立、________的实像。

[解析]　(1)由图甲知，刻度尺的分度值为1cm,凸透镜与光屏的距离为11.0cm，所以凸透镜的焦距为11.0cm。烛焰与凸透镜的距离为15.0cm，即物距为15.0cm，物距大于一倍焦距而小于二倍焦距，所成的是倒立、放大的实像。生活中投影仪是利用这一原理工作的。(2)实验中，蜡烛燃烧变短，蜡烛发出的光线经凸透镜后的会聚点向上移动，则其在光屏中的像会向上移动。(3)近视眼镜是凹透镜，对光有发散作用。蜡烛发出的光经近视眼镜后，先发散了，再经凸透镜会聚，会聚点会变远，即像距会变远，为了让像距保持在原来的位置，应让物距变大，所以可将蜡烛适当左移。(4)图乙中,物距大于像距，成倒立、缩小的实像，据光的折射现象中，光路是可逆的，可知蜡烛和光屏互换位置后，光屏上仍能承接到像，但此时的物距小于像距，成倒立、放大的实像。(5)图乙中，当蜡烛放在28cm刻度线处,物距为22cm,物距等于二倍焦距，所成的是倒立、等大的实像。

[答案]　(1)11.0　放大　投影仪　(2)上
　(3)左　(4)放大　(5)等大

答案：
