《2025年毕业班综合训练物理中考安徽专版》

1. 如图所示电路中，电源电压恒为6V，当闭合开关时，电压表的示数为4V，则灯L₂两端电压为______V，灯L₁、L₂的阻值之比为______。

答案： 2 2 : 1

2. 如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯_________(选填“L₁”或“L₂”)两端电压。一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是_________(选填“L₁短路”“L₁断路”或“L₂断路”)。

答案： L₁ L₁ 断路

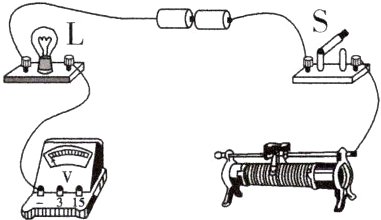

3. 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。要求：(1)闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；(2)电压表测量滑动变阻器两端的电压。

答案：
如下图所示
　　　　　　　

4.(2024·重庆)如图所示电路，电源电压保持不变，L₁和L₂是两个相同的小灯泡。先闭合开关S₁，记录两电表示数；再闭合开关S₂，电流表和电压表示数变化情况是( )

A. 电流表示数减小，电压表示数减小
B. 电流表示数增大，电压表示数减小
C. 电流表示数增大，电压表示数不变
D. 电流表示数不变，电压表示数不变

答案： C

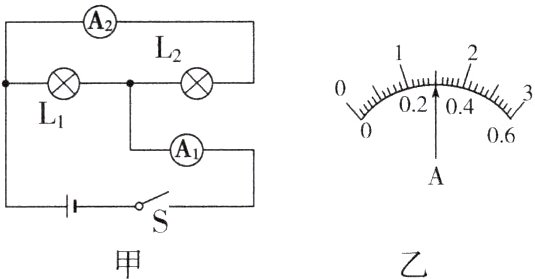

5. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L₁和L₂的电流分别为( )

A. 1.2A 1.2A
B. 0.3A 0.3A
C. 1.2A 0.3A
D. 1.5A 0.3A

答案： C
