《2025年毕业班综合训练物理中考安徽专版》

1.（2024·安徽）在“测小灯泡的电阻”实验中，小红同学根据测出的数据画出了小灯泡的I - U图像如图所示。则由图可知，当小灯泡两端的电压升高时，其阻值______（选填“增大”“不变”或“减小”）。
　　　　　

答案： 解析 当小灯泡两端的电压为U时，通过灯丝的电流为I，则此时灯丝的电阻为$R = \frac{U}{I}$；由于坐标原点与图像上某点连线的斜率倒数等于电阻，由图像可知，图像中连线的斜率越来越小，则斜率倒数越来越大，即电阻越来越大，因此小灯泡电阻随着电压的增大而增大。
答案 增大

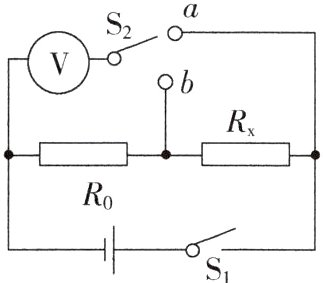

2.（2023·安徽）如图所示的电路中，电阻$R_{0}=12Ω。$闭合开关$S_{1}，$将单刀双掷开关$S_{2}$掷于a端，电压表示数为2.5 V；将$S_{2}$切换到b端，电压表示数为1.5 V，则电阻$R_{x}$的阻值为______Ω。
　　　　　　

答案： 解析 闭合开关$S_1$，将单刀双掷开关$S_2$掷于a端时，两电阻串联，电压表测量电源电压，此时电压表示数为2.5V，可知电源电压为2.5V；将$S_2$切换到b端时，电压表测量$R_0$两端电压，此时$R_0$两端电压为$U_0 = 1.5V$，此时$R_x$两端电压为$U_x = U_{电源} - U_0 = 2.5V - 1.5V = 1V$；由串联电路中电流处处相等，可得通过两电阻的电流相等，则有$I_0 = I_x$，由$I = \frac{U}{R}$得，$\frac{U_0}{R_0} = \frac{U_x}{R_x}$，带入数据得$\frac{1.5V}{12\Omega} = \frac{1V}{R_x}$，解得$R_x$的阻值为$R_x = 8\Omega$。
答案 8

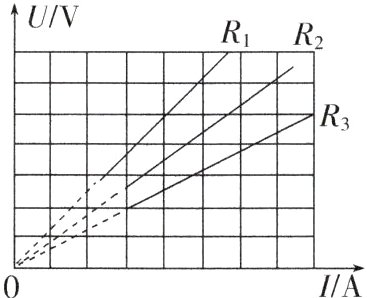

3.（2022·内江）如图是利用数字化电压 - 电流传感器测量电阻后绘出的不同电阻的U - I图像。由图可知，下列判断正确的是（ ）

$A. R_{1}＜R_{2}＜R_{3}$
$B. R_{1}＞R_{2}＞R_{3}$
$C. R_{1}=R_{2}=R_{3}$
D. 无法比较$R_{1}、$$R_{2}、$$R_{3}$大小

答案： B

4. 如图所示的电路中，电源两端的电压保持不变。闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是（ ）
　　　　　　　　　　　　
A. 电流表A的示数变小，电压表$V_{1}$的示数变大
B. 电流表A的示数变小，电压表$V_{2}$的示数变大
C. 电流表A的示数变大，电压表$V_{1}$的示数变小
D. 电流表A的示数变大，电压表$V_{2}$的示数变小

答案： B

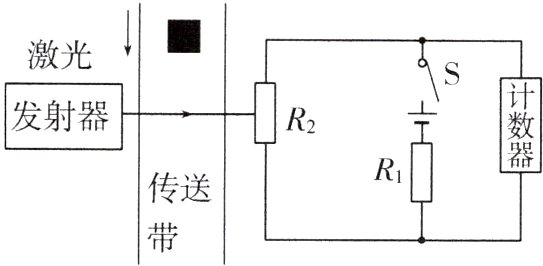

5. 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。$R_{1}$为定值电阻，$R_{2}$为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
　　　
A. 电阻$R_{2}$的阻值变小
B. 通过$R_{2}$的电流变大
C. 计数器两端的电压变大
$D. R_{1}$与$R_{2}$的电流之比变小

答案： C
