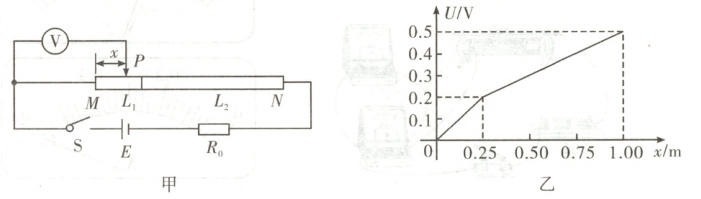

1. [2024·广西卷，6T，4分] 将横截面相同、材料不同的两段导体$L_1$、$L_2$无缝连接成一段导体，总长度为1.00 m，接入图甲电路。闭合开关 S，滑片 P 从 M 端滑到 N 端，理想电压表读数 U 随滑片 P 的滑动距离 x 的变化关系如图乙，则导体$L_1$、$L_2$的电阻率之比约为 (B)


A.2 : 3
B.2 : 1
C.5 : 3
D.1 : 3

答案： 1.参考答案 B
命题意图本题考查电阻定律和欧姆定律，考查考生的推理能力。
解题思路由题图甲可知，滑片P滑动过程中电路中的电流不变，设为I。由题图可知，当$x \leq 0.25$ m时，理想电压表的读数$U = \frac{\rho_1 I}{S}x$，则$U - x$图像的斜率$k_1 = \frac{\rho_1 I}{S} = \frac{0.2}{0.25} V/m = \frac{4}{5} V/m$；当$0.25 m ＜ x \leq 1.00$m时，理想电压表的读数$U = \frac{\rho_1 I}{S}L_1 + \frac{\rho_2 I}{S}(x - L_1)$，则$U - x$图像的斜率$k_2 = \frac{\rho_2 I}{S} = \frac{0.5 - 0.2}{1.00 - 0.25} V/m = \frac{2}{5} V/m$。可知导体$L_1$、$L_2$的电阻率之比$\rho_1 : \rho_2 = k_1 : k_2 = 2 : 1$。故B正确，A、C、D错误。

2. [2025·北京卷，15(3)T，2分] 某电流表出现故障，其内部电路如图所示。用多用电表的欧姆挡检测故障，两表笔接 A、B 时表头$R_g$指针不偏转，接 A、C 和 B、C 时表头$R_g$指针都偏转。出现故障的原因是C（填选项前的字母）。


A.表头$R_g$断路
B.电阻$R_1$断路
C.电阻$R_2$断路

答案： 2.参考答案 C
命题意图本题考查电路的故障分析，考查考生的实验能力。
解题思路若表头$R_g$断路，表笔连接任意两端，表头$R_g$指针都不会发生偏转，故A错误。若电阻$R_1$断路，两表笔连接A、B时，电流可以通过表头、$R_2$和多用电表构成闭合回路，表头指针会发生偏转。故B错误。若电阻$R_2$断路，两表笔连接A、B时，电流无法通过表头、$R_2$和多用电表构成闭合回路，表头指针不会发生偏转；两表笔连接A、C时，电流可以通过表头和多用电表构成闭合回路，表头指针会发生偏转；两表笔连接B、C时，电流可以通过表头、$R_1$和多用电表构成闭合回路，表头指针会发生偏转。故C正确。
一题多解两表笔连接A、B时，表头指针不偏转，则可能发生的故障为$R_g$断路、$R_2$断路或$R_1$短路；两表笔连接A、C和B、C时，表头指针都偏转，说明$R_g$未断路。综上所述可知，可能的故障为$R_2$断路或$R_1$短路。故C正确。

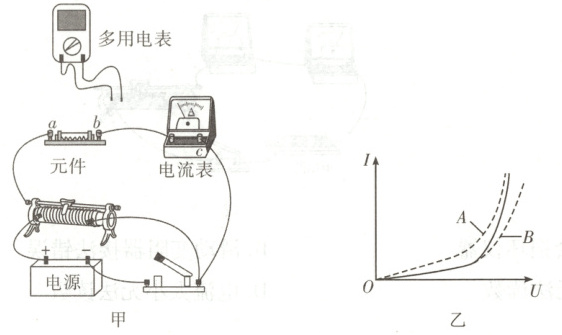

3. [2025·辽宁卷，11T，8分] 测量某非线性元件的伏安特性时，为研究电表内阻对测量结果的影响，某同学设计了如图甲所示的电路。选择多用电表的直流电压挡测量电压。实验步骤如下：
① 滑动变阻器滑片置于适当位置，闭合开关；
② 表笔分别连 a、b 接点，调节滑片位置，记录电流表示数 I 和 a、b 间电压$U_{ab}$；
③ 表笔分别连 a、c 接点，调节滑片位置，使电流表示数仍为 I，记录 a、c 间电压$U_{ac}$；
④ 表笔分别连 b、c 接点，调节滑片位置，使电流表示数仍为 I，记录 b、c 间电压$U_{bc}$，计算$U_{ac} - U_{bc}$；
⑤ 改变电流，重复步骤 ②③④，断开开关。
作出$I - U_{ab}$、$I - U_{ac}$及$I - (U_{ac} - U_{bc})$曲线如图乙所示。

回答下列问题：
(1) 将多用电表的红、黑表笔插入正确的插孔，测量 a、b 间的电压时，红表笔应连a接点（选填“a”或“b”）。

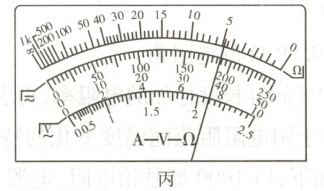

(2) 若多用电表选择开关旋转到直流电压挡“0.5 V”位置，电表示数如图丙所示，此时电表读数为0.378 V（结果保留 3 位小数）。

(3) 图乙中 B 是$I - U_{ac}$（选填“$I - U_{ab}$”或“$I - U_{ac}$”）曲线。
(4) 实验结果表明，当此元件阻值较小时，A（选填“A”或“B”）曲线与$I - (U_{ac} - U_{bc})$曲线更接近。

答案： 3.参考答案
(1)a
(2)0.378
(3)$I - U_{ac}$
(4)A
命题意图本题考查研究电表内阻对测量非线性元件伏安特性曲线的影响，考查考生的实验能力。
解题思路
(1)用多用电表测量a、b间的电压时，红表笔接正极、黑表笔接负极，则由题图甲可知，红表笔应连a接点。
(2)由电表的读数规则可知，此时电表读数为0.378 V。
(3)表笔分别接a、b接点时，电压表测量元件两端的电压，表笔分别接a、c接点时，电压表测量元件和电流表两端电压之和，则电流相同时，$U_{ab} ＜ U_{ac}$，则题图乙中B是$I - U_{ac}$曲线。
(4)当元件阻值较小时，电流表应采用外接法，此时A曲线与$I - (U_{ac} - U_{bc})$曲线更接近。
