《2026年新高考5年真题物理江苏专版》

9. 在“探究气体等温变化的规律”的实验中，实验装置如图所示。利用注射器选取一段空气柱为研究对象。下列改变空气柱体积的操作正确的是（B）


A.把柱塞快速地向下压
B.把柱塞缓慢地向上拉
C.在橡胶套处接另一注射器，快速推动该注射器柱塞
D.在橡胶套处接另一注射器，缓慢推动该注射器柱塞

答案： 9 参考答案 B
命题意图 本题考查探究气体等温变化的规律的实验，考查考生的实验能力和推理能力。
解题思路 探究气体等温变化的规律的实验中，要保证空气柱内的气体质量不变，同时缓慢操作，使空气柱内的气体与外界充分进行热交换，保证温度在操作过程中基本不发生变化，故B正确，A、C、D错误。

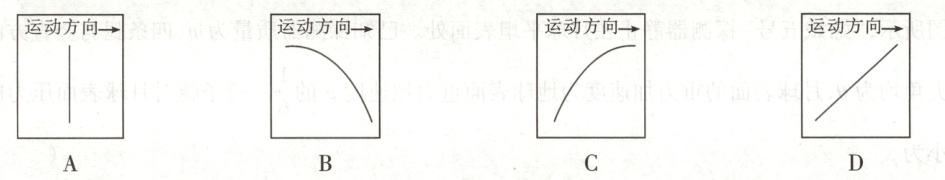

10. 达·芬奇的手稿中描述了这样一个实验：一个罐子在空中沿水平直线向右做匀加速运动，沿途连续漏出沙子。若不计空气阻力，则下列图中能反映空中沙子排列的几何图形是（D）

答案： 10 参考答案 D
命题意图 本题考查运动的合成与分解，考查考生的推理能力。
解题思路 设罐子的加速度为a，以罐子为参考系，漏出的沙子相对于罐子在竖直方向上做初速度为0、加速度为g的匀加速直线运动，在水平方向上相对于罐子向左做初速度为0、加速度为a的匀加速直线运动，故沙子相对于罐子做由静止开始的匀加速直线运动，方向向左下方，与水平方向间的夹角的正切值为$\tan\theta=\frac{g}{a}$，即漏出的沙子在空中排列在一条直线上，故D正确，A、B、C错误。

11. 滑块以一定的初速度沿粗糙斜面从底端上滑，到达最高点B后返回到底端。利用频闪仪分别对上滑和下滑过程进行拍摄，频闪照片示意图如图所示。与图乙中相比，图甲中滑块（C）


A.受到的合力较小
B.经过A点的动能较小
C.在A、B之间的运动时间较短
D.在A、B之间克服摩擦力做的功较小

答案： 11 参考答案 C
命题意图 本题考查牛顿第二定律、运动学公式、摩擦力做功和动能定理，考查考生的推理能力和分析综合能力。
解题思路 题图为拍摄的频闪照片，则各图中相邻两滑块间的时间间隔相等，由$\Delta x=aT^{2}$可知，题图甲为滑块上滑的照片，题图乙为滑块下滑的照片。根据牛顿第二定律可知，滑块上滑过程有$F_{1}=mg\sin\theta+\mu mg\cos\theta=ma_{1}$，即$a_{1}=g\sin\theta+\mu g\cos\theta$；下滑过程有$F_{2}=mg\sin\theta-\mu mg\cos\theta=ma_{2}$，故$F_{1}＞F_{2}$，$a_{1}＞a_{2}$，A错误。由于题图甲为滑块上滑的照片，题图乙为滑块下滑的照片，故题图乙中滑块经过A点时比题图甲中滑块多运动$2x_{AB}$，由动能定理可知，题图甲中滑块经过A点的动能较大，B错误。由题图可知，图甲中滑块在A、B之间运动的时间$t_{1}＜2T$，图乙中滑块在A、B之间运动的时间$t_{2}＞2T$，故$t_{1}＜t_{2}$，C正确。根据$W_{f}=F_{x}x$可知，滑块在上滑过程和下滑过程中在A、B之间摩擦力做的功相等，则滑块在上滑过程和下滑过程中在A、B之间克服摩擦力做的功相等，D错误。

12. （15分）小明通过实验探究电压表内阻对测量结果的影响。所用器材有：干电池（电动势约1.5V，内阻不计）2节；两量程电压表（量程0~3V，内阻约3kΩ；量程0~15V，内阻约15kΩ）1个；滑动变阻器（最大阻值50Ω）1个；定值电阻（阻值50Ω）21个；开关1个及导线若干。实验电路如题12-1图所示。

（1）电压表量程应选用3V（选填“3V”或“15V”）。
（2）题12-2图为该实验的实物电路（右侧未拍全）。先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱D（选填“B”“C”“D”）连接，再闭合开关，开始实验。

（3）将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压。某次测量时，电压表指针位置如题12-3图所示，其示数为1.50V。根据测量数据作出电压U与被测电阻值R的关系图线，如题12-4图中实线所示。


（4）在题12-1图所示的电路中，若电源电动势为E，电压表为理想电压表，滑动变阻器接入的阻值为R₁，定值电阻的总阻值为R₂，当被测电阻为R时，其两端的电压U=$\frac{ER}{R_{1}+R_{2}}$（用E、R₁、R₂、R表示），据此作出U-R理论图线如题12-4图中虚线所示。小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小。
（5）分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小。小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因。你是否同意他的观点？请简要说明理由。

答案： 12 参考答案
(1)3V
(2)D
(3)1.50
(4)$\frac{ER}{R_{1}+R_{2}}$
(5)见解析
命题意图 本题考查探究电压表内阻对测量结果的影响，考查考生的实验能力。
解题思路
(1)由于所用电源为2节干电池，其电动势约为3.0V，所以电压表量程应选用3V。
(2)由于滑动变阻器为限流式接法，开关闭合前应使滑动变阻器接入电路的阻值最大，所以电池盒上的接线柱A应与滑动变阻器的接线柱D连接。
(3)电压表选用的量程为3V，则题12-3图所示电压表的示数为1.50V。
(4)由闭合电路欧姆定律有$I=\frac{E}{R_{1}+R_{2}}$，则被测电阻两端的电压$U=IR=\frac{ER}{R_{1}+R_{2}}$。
(5)不同意。当R较大时，电压表示数较大，此时电压表的分流已经不能忽略了，所以小明同学的观点不正确。当考虑电压表内阻时，被测电阻两端电压$U=IR_{并}=R_{并}+R_{1}+R_{2}-R$，而$R_{并}=\frac{RR_{V}}{R+R_{V}}$，整理可得$U=\frac{ER}{R_{1}+R_{2}\frac{R(R_{1}+R_{2}-R)}{R_{V}(R_{1}+R_{2})}}$，已知电压表内阻$R_{V}\approx3000\Omega$，$R_{1}+R_{2}\approx1100\Omega$，当R较大时，$\frac{R(R_{1}+R_{2}-R)}{R_{V}(R_{1}+R_{2})}\approx0$，所以$U\approx\frac{ER}{R_{1}+R_{2}}$，所以此时电压的实测值与理论值相差很小。
