4. [2025·甘肃卷,12T,9分] 某兴趣小组设计测量电阻阻值的实验方案。可用器材有:电池(电动势$1.5\ V$)两节,电压表(量程$0\sim3\ V$,内阻约$3\ k\Omega$),电流表(量程$0\sim0.3\ A$,内阻约$1\ \Omega$),滑动变阻器(最大阻值$20\ \Omega$),待测电阻$R_x$,开关$S_1$,单刀双掷开关$S_2$,导线若干。

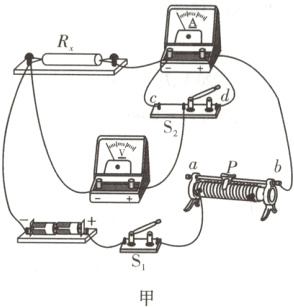

(1) 首先设计如图甲所示的电路。

① 要求用$S_2$选择电流表内、外接电路,请在图甲中补充连线将$S_2$的$c$、$d$端接入电路;
② 闭合$S_1$前,滑动变阻器的滑片$P$应置于
③ 闭合$S_1$后,将$S_2$分别接$c$和$d$端,观察到这两种情况下电压表的示数有变化、电流表的示数基本不变,因此测量电阻时$S_2$应该接

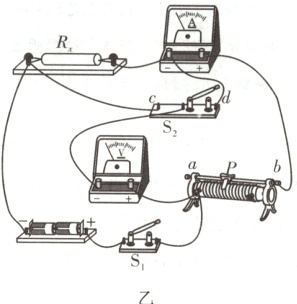

(2) 为了消除上述实验中电表引入的误差,该小组又设计了如图乙所示的电路。
① 请在图乙中补充连线将电压表接入电路;
② 闭合$S_1$,将$S_2$分别接$c$和$d$端时,电压表、电流表的读数分别为$U_c$、$I_c$和$U_d$、$I_d$。则待测电阻阻值$R_x=$
(1) 首先设计如图甲所示的电路。
① 要求用$S_2$选择电流表内、外接电路,请在图甲中补充连线将$S_2$的$c$、$d$端接入电路;
② 闭合$S_1$前,滑动变阻器的滑片$P$应置于
b
端(选填“$a$”或“$b$”);③ 闭合$S_1$后,将$S_2$分别接$c$和$d$端,观察到这两种情况下电压表的示数有变化、电流表的示数基本不变,因此测量电阻时$S_2$应该接
c
端(选填“$c$”或“$d$”)。(2) 为了消除上述实验中电表引入的误差,该小组又设计了如图乙所示的电路。
① 请在图乙中补充连线将电压表接入电路;
② 闭合$S_1$,将$S_2$分别接$c$和$d$端时,电压表、电流表的读数分别为$U_c$、$I_c$和$U_d$、$I_d$。则待测电阻阻值$R_x=$
$\frac{U_c}{I_c} - \frac{U_d}{I_d}$
(用$U_c$、$U_d$、$I_c$和$I_d$表示)。
答案:
4.参考答案
(1)①见解析图甲 ②b ③c
(2)①见解析图乙 ②$\frac{U_c}{I_c} - \frac{U_d}{I_d}$
命题意图本题考查测量未知电阻阻值,考查考生的实验能力。
解题思路

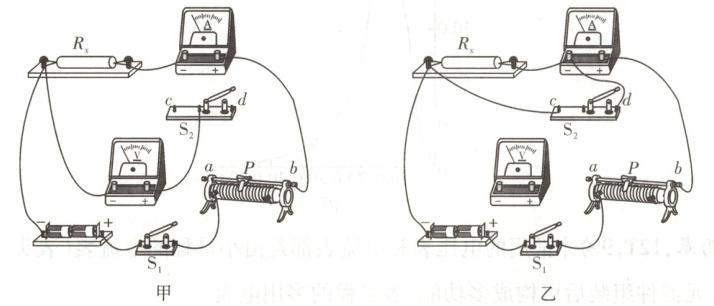

(1)①实物连接图如图甲所示。
②闭合$S_1$前,根据滑动变阻器的限流式接法,可知滑片P应置于b端,使滑动变阻器连入电路中的阻值最大,保护电路的安全。
③闭合$S_1$后,将$S_2$分别接c和d端,观察到这两种情况下电压表的示数有变化、电流表的示数基本不变,说明电流表分压明显,为减小实验误差,应采用电流表外接法,因此测量电阻时$S_2$应该接c端。
(2)①实物连接图如图乙所示。
②根据电路分析,当闭合$S_1$,将$S_2$接c端时,电压表、电流表的读数分别为$U_c、I_c$,则$\frac{U_c}{I_c} = R_x + R_A + R_{滑}$,将$S_2$接d端时,电压表、电流表的读数分别为$U_d、I_d$,则$\frac{U_d}{I_d} = R_A + R_{滑}$,联立解得待测电阻阻值$R_x = \frac{U_c}{I_c} - \frac{U_d}{I_d}$。
4.参考答案
(1)①见解析图甲 ②b ③c
(2)①见解析图乙 ②$\frac{U_c}{I_c} - \frac{U_d}{I_d}$
命题意图本题考查测量未知电阻阻值,考查考生的实验能力。
解题思路
(1)①实物连接图如图甲所示。
②闭合$S_1$前,根据滑动变阻器的限流式接法,可知滑片P应置于b端,使滑动变阻器连入电路中的阻值最大,保护电路的安全。
③闭合$S_1$后,将$S_2$分别接c和d端,观察到这两种情况下电压表的示数有变化、电流表的示数基本不变,说明电流表分压明显,为减小实验误差,应采用电流表外接法,因此测量电阻时$S_2$应该接c端。
(2)①实物连接图如图乙所示。
②根据电路分析,当闭合$S_1$,将$S_2$接c端时,电压表、电流表的读数分别为$U_c、I_c$,则$\frac{U_c}{I_c} = R_x + R_A + R_{滑}$,将$S_2$接d端时,电压表、电流表的读数分别为$U_d、I_d$,则$\frac{U_d}{I_d} = R_A + R_{滑}$,联立解得待测电阻阻值$R_x = \frac{U_c}{I_c} - \frac{U_d}{I_d}$。

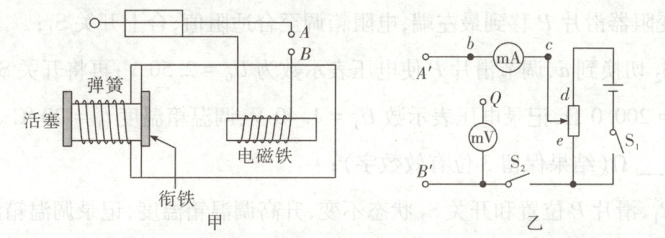

5. [2025·重庆卷,12T,9分] 熄火保护装置主要由弹簧、热电偶和电磁铁等组成,其示意图如图甲所示,$A$、$B$为导线上两个接线端。小组设计了如图乙所示的电路(部分连线未完成)进行探究,图中数字毫安表内阻约为$1\ \Omega$,数字毫伏表内阻约为$10\ M\Omega$。

(1) 将图甲中的$A$、$B$端分别与图乙中的$A'$、$B'$端连接,测量热电偶和电磁铁线圈构成的组合体电阻。已知组合体电阻不超过$0.05\ \Omega$,则未完成的连接中,$Q$端应和
正确连线后,开始时滑动变阻器的滑片应置于

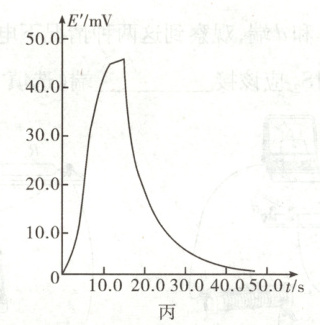

(2) 闭合开关$S_1$、$S_2$,实验测得组合体电阻为$0.02\ \Omega$,当电磁铁线圈中的电流小于$142\ mA$时,电磁铁无法继续吸合衔铁,衔铁被释放。断开开关$S_1$、$S_2$,从室温加热热电偶感温端到某一温度后,停止加热,使其自然冷却至室温。测得整个过程中热电偶受热产生的电动势$E'$随时间$t$的变化关系如图丙所示。在相同的加热和冷却过程中,如果将$A$、$B$端直接连接,不计温度变化对组合体电阻的影响,从停止加热到吸合的衔铁被释放,所用的时间约为

(1) 将图甲中的$A$、$B$端分别与图乙中的$A'$、$B'$端连接,测量热电偶和电磁铁线圈构成的组合体电阻。已知组合体电阻不超过$0.05\ \Omega$,则未完成的连接中,$Q$端应和
b
(选填“$b$”或“$c$”)处相连,理由是见解析
。正确连线后,开始时滑动变阻器的滑片应置于
e
(选填“$d$”或“$e$”)端。(2) 闭合开关$S_1$、$S_2$,实验测得组合体电阻为$0.02\ \Omega$,当电磁铁线圈中的电流小于$142\ mA$时,电磁铁无法继续吸合衔铁,衔铁被释放。断开开关$S_1$、$S_2$,从室温加热热电偶感温端到某一温度后,停止加热,使其自然冷却至室温。测得整个过程中热电偶受热产生的电动势$E'$随时间$t$的变化关系如图丙所示。在相同的加热和冷却过程中,如果将$A$、$B$端直接连接,不计温度变化对组合体电阻的影响,从停止加热到吸合的衔铁被释放,所用的时间约为
21.8
$ s$(结果保留3位有效数字)。
答案:
5.参考答案
(1)b 见解析 e
(2)21.8
命题意图本题考查电流表、滑动变阻器的接法和探究热电偶的特性,考查考生的实验能力。
解题思路
(1)根据题意可知,组合体的电阻不超过$0.05\ \Omega$,与数字毫安表的内阻接近,远小于数字毫伏表的内阻,则数字毫安表应采用外接法,即Q端应和b处相连。滑动变阻器采用分压接法,闭合开关时,为了保护电路,滑动变阻器的滑片应置于e端。
(2)电磁铁线圈中的电流达到$142\ mA$时,根据组合体闭合电路欧姆定律可得此时热电偶产生的电动势$E' = Ir = 142 × 10^{-3} × 0.02\ V = 2.84\ mV$。停止加热时,热电偶受热产生的电动势$E$最大,吸合的衔铁被释放时热电偶受热产生的电动势$E' = 2.84\ mV$,在题图丙中找出这两种临界状态对应的时刻,如图所示。则从停止加热到吸合的衔铁被释放,所用的时间约为$\Delta t = 36.8\ s - 15.0\ s = 21.8\ s$。
5.参考答案
(1)b 见解析 e
(2)21.8
命题意图本题考查电流表、滑动变阻器的接法和探究热电偶的特性,考查考生的实验能力。
解题思路
(1)根据题意可知,组合体的电阻不超过$0.05\ \Omega$,与数字毫安表的内阻接近,远小于数字毫伏表的内阻,则数字毫安表应采用外接法,即Q端应和b处相连。滑动变阻器采用分压接法,闭合开关时,为了保护电路,滑动变阻器的滑片应置于e端。
(2)电磁铁线圈中的电流达到$142\ mA$时,根据组合体闭合电路欧姆定律可得此时热电偶产生的电动势$E' = Ir = 142 × 10^{-3} × 0.02\ V = 2.84\ mV$。停止加热时,热电偶受热产生的电动势$E$最大,吸合的衔铁被释放时热电偶受热产生的电动势$E' = 2.84\ mV$,在题图丙中找出这两种临界状态对应的时刻,如图所示。则从停止加热到吸合的衔铁被释放,所用的时间约为$\Delta t = 36.8\ s - 15.0\ s = 21.8\ s$。
