7.(2024 河南节选) 小华用如图所示的电路探究电流与电压、电阻的关系。电源电压恒为 $4.5\ V$，滑动变阻器最大阻值为 $20\ \Omega$。

她先用阻值为 $10\ \Omega$ 的定值电阻探究电流与电压的关系。
如图是根据设计的电路图连接的实物电路，请在虚线框中画出该电路图。

答案：
7.

8.(2022 河南节选) 在测量额定电压为 $2.5\ V$ 小灯泡的电功率实验中，电源是三节新干电池。

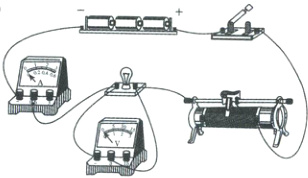

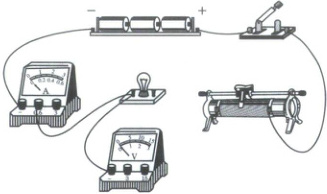

(1) 请用笔画线代替导线，将下图的电路连接完整。

(2) 闭合开关前，滑动变阻器的滑片应置于左 (选填“左”或“右”) 端。

答案：
8.
(1)
(2)左

9.(2025 四川泸州)新考法 在家庭实验室，小中给弟弟表演“舞动的纸屑”系列“魔术”。他用音响设备播放《黄河大合唱》，看到静置于扬声器上的纸屑“随歌起舞”，这说明声音是由物体振动产生的；他用丝绸摩擦过的玻璃棒靠近纸屑，看到纸屑飞向玻璃棒，这是因为玻璃棒带了电荷而“隔空吸纸”；如图所示，他左手握住软管下端，靠近纸屑，右手握住软管上方，用力甩动，软管内空气流速增大，压强变小，纸屑被吸入管内，从上端飞出，好似“天女散花”。
]

答案： 9.振动　电荷 小

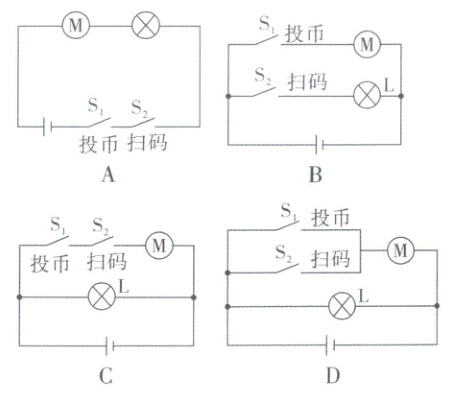

10.(2025 湖南)跨学科实践 某商场有一台棉花糖自助售货机，接通电源后，指示灯 L 一直发光，人们可通过投币或扫码的方式购买棉花糖。当投币或扫码成功时，对应开关闭合，电动机开始工作，完成棉花糖自动出售服务。下列设计的模拟电路图符合以上要求的是 (D)

答案： 10.D
