《2026年突唯中考中考总复习九年级物理全一册通用版河南专版》

6. (教科版九上 P135 本章复习题 3 题改编)如图是一种温度自动报警器的原理图，在水银(选填“酒精”“煤油”或“水银”)温度计中插入一段金属丝，当温度达到金属丝下端所指的温度时，电磁铁具有磁性，将衔铁吸引过来，使电铃发出报警信号。

答案： 6.水银　磁性

7. (人教版九年级 P160 图 20.3 - 10)如图是研究巨磁电阻(GMR 电阻在磁场中急剧减小)特性的原理示意图，闭合开关 S₁、S₂后，电磁铁右端为S极，滑片 P 向左滑动过程中，指示灯明显变亮(选填“亮”或“暗”)。

答案： 7.S　亮

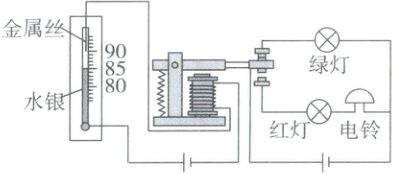

8. (北师大版九年级 P162 自我检测 3 题改编)如图所示，是一种温度自动控制报警装置电路图。当温度达到 90℃时，就会启动报警装置，发出光信号提醒用户。温度计中的水银属于导体(选填“导体”或“绝缘体”)；报警时，工作电路中的红灯亮。

答案： 8.导体　红

9. (人教版九年级 P160 练习与应用图 20.3 - 9)如图所示，当闭合开关后，电磁铁产生磁性，吸引 B，带动小球敲击 C 发声，但同时铁钉与A分离，电路断开，电磁铁失去磁性，B 复位又将电路接通。如此反复，电铃持续发声。

答案： 9.磁性　铁钉与A

10. (人教版九年级 P166 图 20.5 - 2)小明用漆包线绕成线圈，将线圈两端的漆全部刮去后放入磁场，如图所示，电路接通后，发现线圈只能偏转至水平位置、不能持续转动。为使线圈持续转动，下列措施中可行的是(D)

A.换用电压更大的电源
B.换用磁性更强的磁体
C.重新制作匝数更多的线圈，将线圈两端的漆全部刮去
D.在线圈的一端重抹油漆，干后在适当位置刮去半圈

答案： 10.D

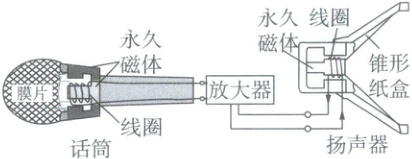

11. (人教九年级 P171 图 20.6 - 10、P164 图 20.4 - 7)如图所示是动圈式话筒(麦克风)和扬声器(喇叭)的构造示意图，当人对着话筒说话时，产生的声音使膜片及与之相连的线圈一起振动，线圈在磁场中的这种运动，能产生随着声音变化而变化的电流，变化的电流经放大器放大后通过扬声器的线圈，通电线圈就在磁场中来回振动，带动纸盆发出声音，扬声器就发出声音。根据以上原理，请你思考并回答：

(1)图示装置的主要目的是改变声音的响度(选填“音调”“响度”或“音色”)。
(2)话筒是一种把声信号转化为电信号的装置，它利用了电磁感应原理。
(3)当扬声器中的线圈通过的电流方向如图所示时，线圈向左运动，那么当电流方向改变时，线圈将向右运动，与扬声器原理相似的是电动机(选填“电动机”或“发电机”)。

答案： 11.
(1)响度　
(2)声　电　电磁感应　
(3)右　电动机
