4. 如图所示是小明测小灯泡额定功率的实验电路图。已知小灯泡的额定电压为$U_额$,定值电阻的阻值为$R_0$。

(1)闭合开关$S$,将$S_1$拨到
(2)
(3)则$R_0$两端的电压$U_0$ =
(1)闭合开关$S$,将$S_1$拨到
$b$
处,调节滑动变阻器的滑片使电压表示数为$U_{额}$
。(2)
保持滑片P不动
,开关$S_1$拨到$a$处,记录电压表示数$U$。(3)则$R_0$两端的电压$U_0$ =
$U - U_{额}$
,电流$I$ = $\frac{U - U_{额}}{R_{0}}$
,小灯泡的额定功率:$P_额$ = $U_{额}\frac{U - U_{额}}{R_{0}}$
。
答案:
$4.(1)b \frac{U - U_{额}}{R_{0}}U_{额} (2)$保持滑片P不动$ (3)U - U_{额} \frac{U - U_{额}}{R_{0}}$
【解析】闭合开关S,将$S_{1}$拨到触点b,移动滑片,电压表测小灯泡电压,使电压表的示数为$U_{额};$再将开关$S_{1}$拨到触点a,电压表测小灯泡和$R_{0}$总电压,保持滑片的位置不动,读出电压表的示数U;根据串联分压的特点,此时$R_{0}$两端的电压为$U_{0}=U - U_{额},$则此时电路电流即灯泡正常发光通过的电流$I = \frac{U - U_{额}}{R_{0}},$则小灯泡的额定功率$P_{额}=U_{额}\frac{U - U_{额}}{R_{0}}。$
【解析】闭合开关S,将$S_{1}$拨到触点b,移动滑片,电压表测小灯泡电压,使电压表的示数为$U_{额};$再将开关$S_{1}$拨到触点a,电压表测小灯泡和$R_{0}$总电压,保持滑片的位置不动,读出电压表的示数U;根据串联分压的特点,此时$R_{0}$两端的电压为$U_{0}=U - U_{额},$则此时电路电流即灯泡正常发光通过的电流$I = \frac{U - U_{额}}{R_{0}},$则小灯泡的额定功率$P_{额}=U_{额}\frac{U - U_{额}}{R_{0}}。$
5. 如图所示是小菲测小灯泡额定功率的实验电路图。已知小灯泡的额定电流为$I_额$,定值电阻的阻值为$R_0$。

(1)闭合开关$S_1$,将开关$S$拨到
(2)将开关$S$拨到
(3)则此时小灯泡两端的电压$U_额$ =
(1)闭合开关$S_1$,将开关$S$拨到
$2$
处,调节滑动变阻器的滑片使电压表示数为$I_{额}R_{0}$
。(2)将开关$S$拨到
$1$
处,保持滑片P位置不动
,记录电压表示数为$U$。(3)则此时小灯泡两端的电压$U_额$ =
$U - I_{额}R_{0}$
,额定功率$P_额$ = $I_{额}(U - I_{额}R_{0})$
。
答案:
$5.(1)2 I_{额}R_{0} (2)1 $保持滑片P位置不动$ (3)U - I_{额}R_{0} I_{额}(U - I_{额}R_{0})$
【解析】闭合开关$S_{1},$将S拨到触点2,电压表测量定值电阻的电压,调节滑动变阻器的滑片,使小灯泡正常发光,电流为小灯泡的额定电流,则应使电压表示数为$I_{额}R_{0};$闭合开关$S_{1},$将S拨到触点1,电压表测量小灯泡和定值电阻两端的电压,保持滑片P位置不动,记录电压表示数为U,根据串联分压的特点,此时小灯泡两端的电压为$U_{额}=U - I_{额}R_{0},$已知小灯泡的额定电流为$I_{额},$则小灯泡的额定功率$P_{额}=I_{额}U_{额}=I_{额}(U - I_{额}R_{0})。$
【解析】闭合开关$S_{1},$将S拨到触点2,电压表测量定值电阻的电压,调节滑动变阻器的滑片,使小灯泡正常发光,电流为小灯泡的额定电流,则应使电压表示数为$I_{额}R_{0};$闭合开关$S_{1},$将S拨到触点1,电压表测量小灯泡和定值电阻两端的电压,保持滑片P位置不动,记录电压表示数为U,根据串联分压的特点,此时小灯泡两端的电压为$U_{额}=U - I_{额}R_{0},$已知小灯泡的额定电流为$I_{额},$则小灯泡的额定功率$P_{额}=I_{额}U_{额}=I_{额}(U - I_{额}R_{0})。$

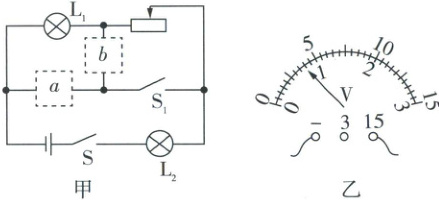

6. 为了测量额定电流为$0.5\ A$的小灯泡$L_1$的额定功率,小霞选用了一只电压表,一个“$6\ V\ \ 3\ W$”的小灯泡$L_2$,设计了如图甲所示的实验电路,其中电源电压恒为$12\ V$,请完成下面实验步骤。

(1)如图甲所示,图中$a$、$b$处虚线框内,分别为电压表或开关$S_2$,则在$a$框内应是
(2)正确选择元件并连接电路后,闭合开关$S$、$S_1$,断开开关$S_2$,调节滑动变阻器滑片,使电压表示数为
(3)再闭合开关$S$、$S_2$,断开$S_1$,滑动变阻器滑片的位置不变,读出电压表示数如图乙所示,为
(4)则小灯泡$L_1$的额定功率为
(1)如图甲所示,图中$a$、$b$处虚线框内,分别为电压表或开关$S_2$,则在$a$框内应是
电压表
。(2)正确选择元件并连接电路后,闭合开关$S$、$S_1$,断开开关$S_2$,调节滑动变阻器滑片,使电压表示数为
$6$
$V$,此时小灯泡$L_1$正常发光。(3)再闭合开关$S$、$S_2$,断开$S_1$,滑动变阻器滑片的位置不变,读出电压表示数如图乙所示,为
$4$
$V$。(4)则小灯泡$L_1$的额定功率为
$2$
$W$。
答案:
6.
(1)电压表
(2)6
(3)4
(4)2
【解析】
(1)如果a框内是开关$S_{2},$闭合开关$S_{1}$和$S_{2},$灯泡$L_{1}$和变阻器被短路,所以a框内是电压表。
(2)闭合开关S、$S_{1},$断开开关$S_{2},$两个灯泡和变阻器串联,电压表测量灯泡$L_{1}$和变阻器的总电压,小灯泡$L_{2}$正常发光时的电流$I_{2}=\frac{P_{2}}{U_{2}}=\frac{3W}{6V}=0.5A,$小灯泡$L_{1}$的额定电流是0.5A,由串联电路电流的规律可知小灯泡$L_{2}$正常发光时,小灯泡$L_{1}$也正常发光。小灯泡$L_{2}$正常发光时两端的电压是6V,由串联电路电压的规律可知电压表的示数应为12V - 6V = 6V,故应调节滑动变阻器滑片,使电压表示数为6V,此时小灯泡$L_{1}$也正常发光。
(3)闭合开关S、$S_{2},$断开$S_{1},$电压表测量灯泡$L_{1}$两端的电压,由图乙可知,电压表的测量范围是0~15V,分度值是0.5V,电压表的示数是4V。
(4)小灯泡$L_{1}$的额定功率为$P_{1}=U_{1}I_{1}=4V×0.5A = 2W。$
(1)电压表
(2)6
(3)4
(4)2
【解析】
(1)如果a框内是开关$S_{2},$闭合开关$S_{1}$和$S_{2},$灯泡$L_{1}$和变阻器被短路,所以a框内是电压表。
(2)闭合开关S、$S_{1},$断开开关$S_{2},$两个灯泡和变阻器串联,电压表测量灯泡$L_{1}$和变阻器的总电压,小灯泡$L_{2}$正常发光时的电流$I_{2}=\frac{P_{2}}{U_{2}}=\frac{3W}{6V}=0.5A,$小灯泡$L_{1}$的额定电流是0.5A,由串联电路电流的规律可知小灯泡$L_{2}$正常发光时,小灯泡$L_{1}$也正常发光。小灯泡$L_{2}$正常发光时两端的电压是6V,由串联电路电压的规律可知电压表的示数应为12V - 6V = 6V,故应调节滑动变阻器滑片,使电压表示数为6V,此时小灯泡$L_{1}$也正常发光。
(3)闭合开关S、$S_{2},$断开$S_{1},$电压表测量灯泡$L_{1}$两端的电压,由图乙可知,电压表的测量范围是0~15V,分度值是0.5V,电压表的示数是4V。
(4)小灯泡$L_{1}$的额定功率为$P_{1}=U_{1}I_{1}=4V×0.5A = 2W。$
