《2026年突唯中考中考总复习九年级物理全一册通用版河南专版》

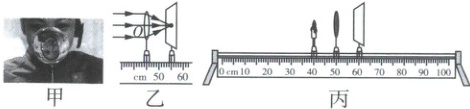

在“天宫课堂”的水球实验中,小军看到王亚平老师的倒立、缩小的像,如图甲所示。于是,他利用实验室的光学器材探究凸透镜成像的规律。

(1)小军找到了一个焦距未知的凸透镜,用一束平行光正对凸透镜照射,移动光屏,如图乙所示,则凸透镜的焦距是 10.0 $c m$。
(2)将蜡烛、凸透镜、光屏依次安装在光具座上。点燃蜡烛,调整三者中心的高度到合适的位置,目的是使像成在光屏中央 。
(3)如图丙所示,将凸透镜固定在 $5 0$ $c m$ 刻度线处,蜡烛移动到 $2 0$ $c m$ 刻度线处,远离 ( 选填“靠近”或“远离”)凸透镜的方向移动光屏,直到出现烛焰倒立、缩小 的实像。
(4)在(3)的基础上,更换成另一个焦距为 $9 c m$ 的凸透镜,此现象与近 ( 选填“近”或“远”)视眼的成因相似。为了使光屏上的像恢复清晰,可向靠近 ( 选填“靠近”或“远离”)凸透镜的方向移动蜡烛。
拓展设问：
(5)小军认为在实验过程中用蜡烛作为发光体除容易变短外,还存在一些不足之处,比如实验中烛焰会随空气的流动飘忽不定，影响像的稳定,不方便测量 (写出合理的一条即可)。
(6)用一张白纸将凸透镜的上半部分遮住,光屏上的像会 变暗 ( 选填“变大”“变成原来像的一半”或“变暗”),理由是另一半凸透镜会有光透过,仍能成烛焰完整的像，只是像会变暗 。
(7)学习小组借来物理老师的眼镜,放在蜡烛与凸透镜之间,发现光屏上的像变模糊了,向左移动光屏,重新出现了清晰的像,说明老师戴的是远视 ( 选填“近视”或“远视”)眼镜。

答案：
(1)10.0
@@
(2)使像成在光屏中央
@@
(3)远离 缩小
@@
(4)近 靠近
@@
(5)实验中烛焰会随空气的流动飘忽不定，影响像的稳定,不方便测量
@@
(6)变暗 另一半凸透镜会有光透过,仍能成烛焰完整的像，只是像会变暗
@@
(7)远视

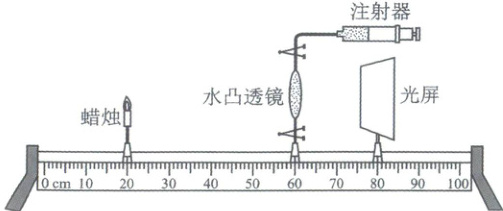

1. (2025 河南) 如图所示是某同学用自制的水凸透镜进行实验探究的情景，此时光屏上呈现了烛焰清晰的像(像未画出)，该像是倒立、缩小(选填“放大”或“缩小”)的实像。将蜡烛向左移动一小段距离后，保持水凸透镜、蜡烛的位置不变，为使光屏上再次成清晰的像，请写出一种简单可行的操作方法：将光屏适当向左移动(合理即可)。

答案： 1.缩小 将光屏适当向左移动(合理即可)

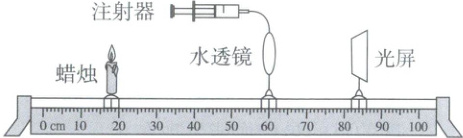

2. (2024 河南) 在“爱眼日”宣传活动中，小明用如图所示的装置探究眼睛的成像，此时烛焰在光屏上成清晰的像，用此模拟正常眼睛的成像。接下来，下列操作可模拟近视眼的是 (B)


A.向水透镜注水，烛焰的像成在光屏右侧
B.向水透镜注水，烛焰的像成在光屏左侧
C.从水透镜抽水，烛焰的像成在光屏右侧
D.从水透镜抽水，烛焰的像成在光屏左侧

答案： 2.B

3. (2022 河南) 小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为 5 cm 和10 cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜的焦距$f$与盒高$h$选择合理的是 (D)


A.$f=5\ cm,h = 10\ cm$
B.$f=10\ cm,h = 12\ cm$
C.$f=5\ cm,h = 12\ cm$
D.$f=10\ cm,h = 6\ cm$

答案： 3.D
