1. 家庭电路的组成

由两根进户线(相线和中性线)、电能表、总开关、保险装置、插座、用电器、导线等组成。
【注意事项】家庭电路中各用电器是并联的。开关和用电器串联，开关必须串联在相线中，与灯泡的灯座螺丝口相接的必须是中性线。

答案： 1 电能表 保险装置 【注意事项】 并联 串联

2. 测电笔
作用：辨别相线和中性线。

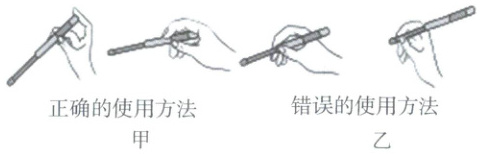

使用：手指按住笔卡，用笔尖接触被测导线，若氖管发光，表明接触的是相线；若氖管不发光，说明接触的是中性线。如图甲。

【注意事项】手指千万不能碰到笔尖，如图乙。

答案： 2 笔卡 笔尖 相线 中性线 【注意事项】 笔尖

3. 插座
(1)种类：两孔插座和三孔插座。
(2)接法：两孔插座接法为“左零(中性)右火(相)”；三孔插座接法为“左零(中性)右火(相)上接地(保护线)”。

答案： 3
(2)左零(中性)右火(相) 左零(中性)右火(相)上接地(保护线)

4. 家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施。

答案： 4 三线

2. 电流过大的防护
1. 造成家庭电路中电流过大的原因有两个：一是短路，二是用电器的总功率过大。
家庭电路中应安装保险丝或空气开关，在电流过大时自动切断电路。
2. 保险丝是由电阻比较大、熔点比较低的铅锑合金制成的，不能用铜丝、铁丝等导线代替保险丝。

答案： 考点2 电流过大的防护 1 短路 总功率过大 自动切断 2 大 低 不能
