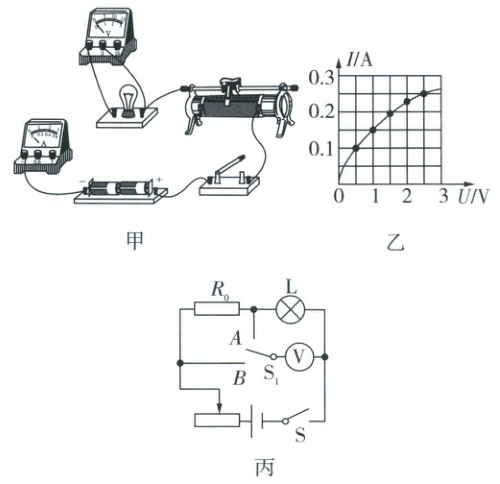

如图甲所示，是小明和小芳测量小灯泡电功率的电路，若小灯泡额定电压为 $2.5\ V$，电阻为 $10\ \Omega$ 左右。
(1) 请用笔画线代替导线，将图甲电路连接完整。
(2) 正确连接电路后，应先将滑动变阻器的滑片置于最左(选填“左”或“右”)端，然后闭合开关。移动滑动变阻器滑片，发现小灯泡始终不亮，电流表指针几乎不动，电压表示数接近 $3\ V$ 且保持不变。为排除故障，小明检查了开关并拧紧两端接线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障，小芳(选填“小明”或“小芳”)排除故障的操作是正确的。
(3) 排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯泡的电流与其两端电压关系的图像如图乙。发现小灯泡的实际功率与其两端实际电压的关系是实际电压越大，实际功率越大；当电压为 $0.5\ V$ 时小明发现小灯泡不发光，此时电流为 $0.1\ A$，原因是实际电压过小导致实际功率过小 (写出一种即可)。
(4) 根据图像可得小灯泡的额定功率为0.625 $W$。
研究发现，通过灯丝的电流与其两端电压不成正比，原因是灯丝的电阻受温度影响。

(5) 完成上述实验后，小明又设计了一种测额定功率的方案，如图丙所示，$R_0$ 是阻值已知的定值电阻。请完成以下问题：
①连接好电路，闭合开关 $S$，将开关 $S_1$ 拨到触点A(选填“$A$”或“$B$”)，移动滑片，使电压表的示数为小灯泡的额定电压 $U_1$；
②保持滑片的位置不动，再将开关 $S_1$ 拨到另一触点，读出电压表的示数 $U_2$；
③用 $U_1$、$U_2$、$R_0$ 表示小灯泡的额定功率，则 $P_{额} =$$U_{1} × \frac{U_{2} - U_{1}}{R_{0}}$。

答案：

(1)
(2)左　小芳　
(3)实际电压越大，实际功率越大　实际电压过小导致实际功率过小　
(4)0.625　灯丝的电阻受温度影响　
(5)①A　③$U_{1} × \frac{U_{2} - U_{1}}{R_{0}}$
