《2026年突唯中考中考总复习九年级物理全一册通用版河南专版》

5. (人教版九年级 P62 练习与应用图 15.5 - 5 改编)探究串联电路中各处电流的关系的实验电路如图所示。实验时电流表 A₁ 和 A₂ 的示数分别为 0.2 A 和 0.18 A，造成两个电流表示数不同的原因可能是 (B)


A.导线有电阻
B.电流表没调零
C.灯泡 L₁ 和 L₂ 的电阻不同
D.两个电流表的位置不同

答案： 5.B

6. (人教版九年级 P63 图 15.5 - 8 甲改编)小明按图所示的电路图正确连接电路，灯 L₁、L₂ 均标有“3.8 V 0.3 A”字样。闭合开关，L₁ 发光，电流表 A₁ 和 A₂ 示数均为 0.3 A。你认为出现上述现象的原因是 L₂断路，写出你的推理过程：电流表A₁在干路，电流表A₂在支路，此时两表示数相同证明另一条支路没有电流，即发生了断路，因此应是L₂断路
。

答案： 6.L₂断路 电流表A₁在干路，电流表A₂在支路，此时两表示数相同证明另一条支路没有电流，即发生了断路，因此应是L₂断路

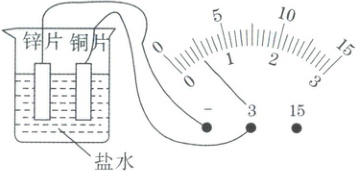

7. (人教版九年级 P70 练习与应用 1 题改编)在烧杯中加入盐水，将铜片和锌片放在盐水中，就是一个自制电池。它可以将化学能转化为 电 能。如图所示，用电压表测量它两端的电压为 0.5 V。

答案： 7.电 0.5

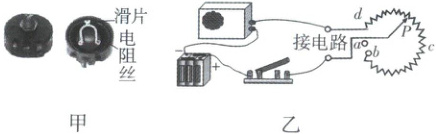

8. (人教版九年级 P84 图 16.4 - 5)
(1)如图甲所示是电视机、收音机、复读机上的“音量 Volume”旋钮，能够控制声音的响度，它们的实质是一个 变阻器(或电位器)。

(2)如图乙所示的是一种调节收音机音量兼开关的调节器(也叫电位器)的示意图，此时电流流过的电阻丝是 P 与 d (填字母)之间，滑片 P 如果向 c 点移动，则接入电路的电阻丝长度 变长 (选填“变长”或“变短”)，若要使收音机工作时的音量最小，滑片 P 应置于图中 b 点(填字母)。

答案： 8.
(1)变阻器(或电位器)
(2)Pd变长 b

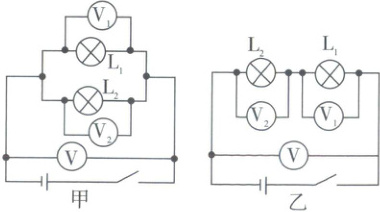

9. (人教版九年级 P76 练习与应用 5 题改编)在图甲所示的电路中，闭合开关后电压表 V₁ 的示数为 3 V，V₂ 的示数应为 3 V，V 的示数应为 3 V。在图乙所示的测量电路中，闭合开关后电压表 V₁ 的示数为 2.5 V，V₂ 的示数为 3.8 V，V 的示数应为 6.3 V。

答案： 9.33　6.3

10. (人教版九年级 P82 图 16.4 - 1)如图是学生设计的模拟调光灯电路。闭合开关后，移动铁夹，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是 (C)


A.灯泡被铅笔芯短路
B.铅笔芯与铁夹接触不良
C.灯泡的阻值比铅笔芯总阻值大得多

D.铅笔芯的总阻值比灯泡阻值大得多

答案： 10.C
