5.(2025 安徽)某兴趣小组为了研究利用单刀双掷开关控制小直流电动机的正转、反转和不转,设计了如图所示的电路,$S _ { 1 } 、 S _ { 2 }$为单刀双掷开关,$L _ { 1 } 、 L _ { 2 }$为指示灯。规定电流从电动机M的左端流入,电动机正转。下列说法正确的是 (C)


A.$S _ { 1 }$接a、$S _ { 2 }$接d时,$L _ { 1 } 、 L _ { 2 }$均发光,电动机$L _ { \text { } }$不转
B.$S _ { 1 }$接a、$S _ { 2 }$接c时,只有$L _ { 1 }$发光,电动机反转
C.$S _ { 1 }$接b、$S _ { 2 }$接d时、只有$L _ { 2 }$发光,电动机反转
D.$S _ { 1 }$接b、$S _ { 2 }$接c时,$L _ { 1 } 、 L _ { 2 }$均发光,电动机正转

答案： 5.C

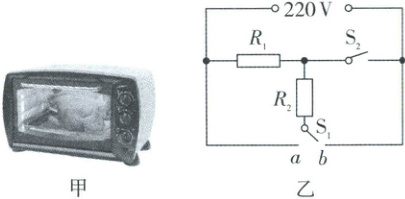

6. 小明家购买了如图甲所示的某品牌电烤箱,有高、中、低三个挡位,如图乙是其内部的简化电路图,开关$S _ { 1 }$可分别与触点a、b接触,且$R _ { 2 } = 2 R _ { 1 }$。要想迅速加热食物,小明应该将开关$S _ { 1 }$置于触点a(选填“a”或“b”)端,$S _ { 2 }$应闭合(选填“闭合”或“断开”);电源电压保持不变时,该电烤箱的中挡与低挡的电功率之比是3:1。

答案： 6.a 闭合 3:1
【解析】当$S_2$闭合,$S_1$拨到$a$时,$R_1$、$R_2$并联;当$S_2$断开,$S_1$拨到$b$时,$R_1$、$R_2$串联;当$S_2$闭合,$S_1$拨到$b$时,电路为$R_1$的简单电路;因为并联电路的总电阻小于各支路的电阻,串联电路中的总电阻大于各串联导体的电阻,所以由$P = UI = \frac{U^2}{R}$可知,$R_1$、$R_2$并联时,电路中的电阻最小,电功率最大,电烤箱为高挡;$R_1$、$R_2$串联时,电路中的电阻最大,电功率最小,电烤箱为低挡;电路为$R_1$的简单电路时,为中挡;因此要想迅速加热食物,要使用高挡,小明应该将开关$S_1$置于触点$a$端,$S_2$应闭合。电烤箱中挡时,电路为$R_1$的简单电路,电功率为$P_{中} = UI_{中} = \frac{U^2}{R_1}$,电烤箱低挡时,$R_1$、$R_2$串联,由串联电路的特点可知,此时电路的总电阻为$R_{低} = R_1 + R_2 = R_1 + 2R_1 = 3R_1$,电功率为$P_{低} = UI_{低} = \frac{U^2}{R_{低}} = \frac{U^2}{3R_1}$,因此电烤箱的中挡与低挡的电功率之比$\frac{P_{中}}{P_{低}} = \frac{\frac{U^2}{R_1}}{\frac{U^2}{3R_1}} = \frac{3}{1}$。

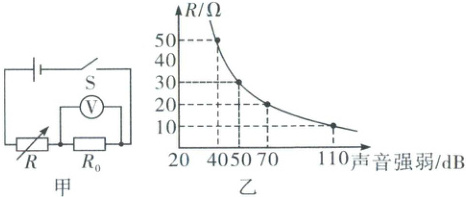

7.(2025 宿迁)噪声是环境污染的公害之一,某科技小组为了监测噪声的强弱,用学生电源、电压表、定值电阻$R _ { 0 }$、声敏电阻R等实验器材进行探究,设计如图甲所示电路。其中R的阻值随声音强弱变化如图乙所示。某次测试中,当噪声为$7 0 d B$时,电压表示数为$6 V$;当噪声为$4 0 d B$时,电压表示数为$3 V$。下列说法正确的是 (D)


A.$R _ { 0 }$阻值为$2 0 \Omega$
B.电源电压为$2 4 V$
C.电路中电压表示数随声音强度增大而减小
D.当电压表示数为$4 . 5 V$时,噪声强度为$5 0 d B$

答案： 7.D

8. 如图是红外线测温仪原理示意图,R 是热敏电阻,其阻值随温度的升高而减小,定值电阻$R _ { 0 }$为保护电阻。下列分析正确的是 (B)


A.显示仪是由电流表改装成的
B.测较高温度时,$R _ { 0 }$两端的电压较大
C.增大$R _ { 0 }$的阻值,可增大测温仪的最大测量值
D.增大电源电压,可增大测温仪的最大测量值

答案： 8.B

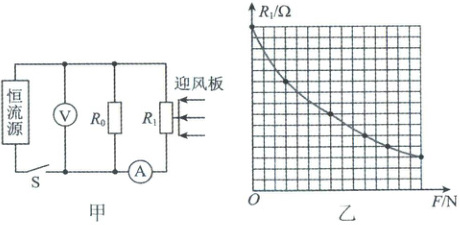

9.(2025 安徽三模)新考法 风速是气象观测中的重要参数,常用风速仪测量,如图甲所示的是简易风速仪的原理图。其中“恒流源”是一个特殊电源,它始终提供大小恒定的电流,$R _ { 0 }$为定值电阻,$R _ { 1 }$为压敏电阻,当风速变化时,迎风板会受到不同大小的风压,$R _ { 1 }$的阻值就会发生变化,$R _ { 1 }$随压力 F 变化的关系图象如图乙所示，则下列说法正确的是 (B)


A.当压力变大时,电压表示数增大
B.当压力变大时,电流表示数增大
C.当压力变小时,电路总电阻变小
D.当压力变小时,$R _ { 0 }$电流增加量大于$R _ { 1 }$电流减小量

答案： 9.B
【解析】AB.电路中定值电阻$R_0$和压敏电阻$R_1$并联,电压表测量各个支路电压。由图乙可知当压力增大时,压敏电阻$R_1$的阻值变小,根据并联电路总电阻的特点,整个电路的总电阻也变小;再由恒流源的特点,总电流$I$不变,由$U = IR_{总}$可得压敏电阻$R_1$两端的电压变小;因并联电路各个支路电压相等,定值电阻$R_0$两端的电压也减小,即电压表示数减小,根据欧姆定律$I = \frac{U}{R}$得,通过$R_0$的电流$I_0$减小,总电流$I$不变,由$I_1 = I - I_0$可知,压敏电阻$R_1$所在支路的电流增大,即电流表示数增大,故A错误,B正确;CD.当压力变小时,压敏电阻$R_1$的阻值变大,则整个电路总电阻变大;由$U = IR_{总}$可知$R_1$、$R_0$两端电压变大,即电压表示数变大,由$I = \frac{U}{R}$得通过$R_0$的电流$I_0$也变大,而总电流$I$不变,则$R_0$电流增加量与$R_1$电流减小量相等,所以CD错误。故选B。
