1.(2024 达州)如图所示,$R _ { 1 }$为定值电阻,$R _ { 2 }$为滑动变阻器,电源电压保持不变,闭合开关S,滑动变阻器的滑片 P 向右移动的过程中，下列说法正确的是 (B)

A.电流表示数变大,电压表$V _ { 1 }$示数变小
B.电流表示数变小,电压表$V _ { 2 }$示数变大
C.电压表$V _ { 1 }$与电流表示数的比值变大
D.电压表$V _ { 2 }$与电流表示数的比值变小

答案： 1.B
【解析】AB.由电路图可知,这是一个串联电路,电压表$V_1$测$R_1$两端电压,电压表$V_2$测$R_2$两端电压。滑动变阻器的滑片$P$向右移动时,$R_2$接入电路的电阻值变大,因此整个电路的总电阻增大。根据欧姆定律$I = \frac{U}{R}$可知,当电源电压$U$保持不变,电阻$R$增大时,电流$I$会变小,所以,电流表示数会变小。由于电流减小,根据$U = IR$可知,$R_1$两端的电压变小,所以,电压表$V_1$的示数会变小。由串联电路电压规律可知,$R_2$两端的电压会增大,即电压表$V_2$的示数会变大。故A错误,B正确。C.由欧姆定律可知,电压表$V_1$与电流表示数的比值等于定值电阻$R_1$的阻值,不变,故C错误。D.由欧姆定律可知,电压表$V_2$与电流表示数的比值为滑动变阻器接入电路中的电阻值,滑动变阻器的阻值变大,该比值变大,故D错误。故选B。

2.(2025 山西)在创新实践活动中,小明和小亮为学校小花园的储水箱设计了一个水位监测装置,内部简化电路图如图所示。电源电压一定,$R _ { 0 }$为定值电阻,$R _ { 1 }$为滑动变阻器,水位计由电压表改装而成。闭合开关S,水箱中水位上升时,连杆带动滑片 P 向上移动,下列分析正确的是 (D)

A.$R _ { 1 }$接入电路的电阻变大
B.通过$R _ { 0 }$的电流变小
C.电压表的示数变小
D.电阻$R _ { 0 }$的功率变大

答案： 2.D

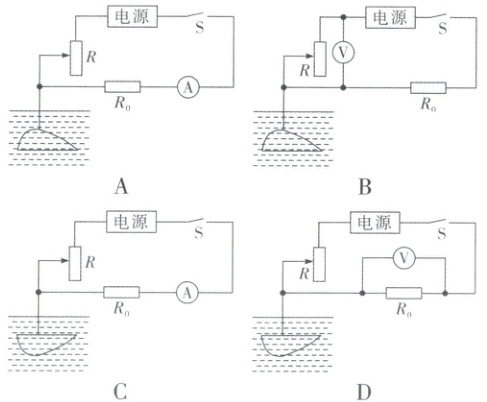

3.(2025 乐山)爱思考的小金设计了一个能检测水流速度变化的装置,已知电源电压保持不变,$R _ { 0 }$是定值电阻,机翼状的探头始终浸没在水中,通过连杆带动滑动变阻器的滑片上下移动。下列能实现水流速度越大,电表示数越大的电路图是 (A)

答案： 3.A

4.(2025 伊春)如图,电源电压保持不变,电阻$R _ { 1 } = 1 0 \Omega$,只闭合开关$S _ { 1 }$时,电流表的示数为$0 . 3 A$,则电源电压为3V;若再闭合开关$S _ { 2 }$时,发现电流表的示数变化了$0 . 2 A$,则电路的总功率为1.5W。

答案： 4.3 1.5
