实验小组在“探究什么情况下磁可以生电”的实验中,连接了如图所示的实验装置。

(1)实验中是通过观察灵敏电流计指针是否偏转来显示电路中是否有电流产生。

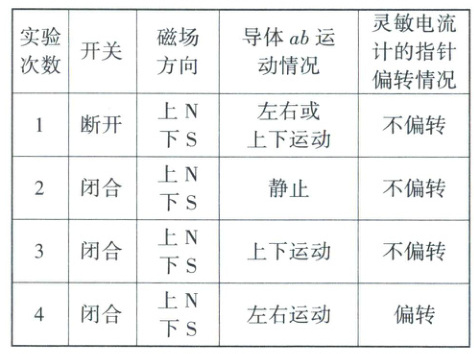

(2)保持装置不变,改变开关通断状态,让导体$ ab $在磁场中沿不同方向运动,观察灵敏电流计指针的偏转情况,记录在下表中。

(3)闭合开关,保持导体$ ab $和蹄形磁铁相对静止,灵敏电流计指针不偏转,说明电路中没有(选填“有”或“没有”)电流产生。
(4)分析实验1和4可知,要想产生电流的条件之一是开关必须闭合。
(5)分析实验3和4可知,产生电流的另一个条件是电路中的部分导体必须做切割磁感线运动。
(6)分析实验可知,闭合电路中的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种电流叫作感应电流。
(7)实验时电路中产生的感应电流是将机械能转化为电能,此原理可用来制造发电机(选填“电动机”或“发电机”)。

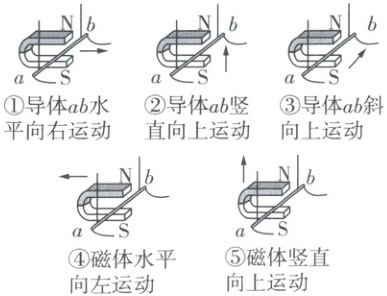

(8)如下图所示,小明进行了如图所示的5次操作,其中能产生感应电流的是①③④(选填所有符合要求的操作序号)。
①导体$ ab $水平向右运动
②导体$ ab $竖直向上运动
③导体$ ab $斜向上运动
④磁体水平向左运动
⑤磁体竖直向上运动

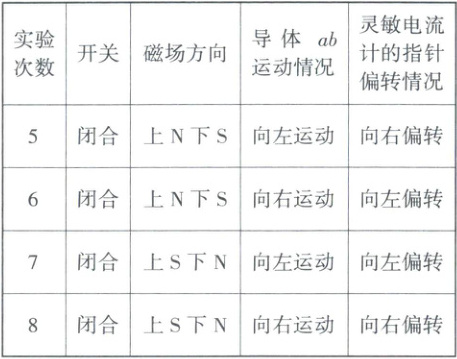

(9)完成上述实验后,小红还想探究感应电流的方向与什么因素有关,于是继续进行了如下实验,并将实验现象填在下表中。比较第5、6(或7、8)次实验可以得出感应电流的方向与导体切割磁感线的方向有关,通过比较第5、7次实验可以得出感应电流的方向还与磁场的方向有关。

答案：
(1)灵敏电流计指针是否偏转
(3)没有
(4)闭合
(5)切割磁感线
(6)做切割磁感线运动 感应电流
(7)机械 发电机
(8)①③④
(9)导体切割磁感线的方向 5 7
