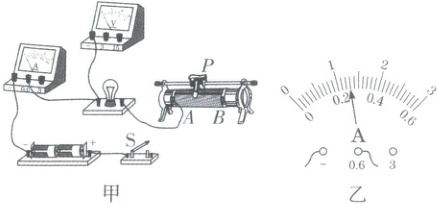

1. (2025河南)某小组用图甲中的器材测量小灯泡的电阻,所用电源电压为3 V,小灯泡的额定电压为2.5 V。
(1)请用笔画线表示导线,将图甲中的电路连接完整。
(2)正确连接好电路,闭合开关前,应将滑动变阻器的滑片P置于B(选填“A”或“B”)端。闭合开关后,发现小灯泡不发光,电压表有示数,电流表无示数。已知导线、电表均完好且接触良好,造成这一现象的原因可能是小灯泡断路。
(3)排除故障后进行实验,当滑动变阻器的滑片移至某一位置时,电压表的示数为2.1 V,电流表的示数如图乙所示,为0.26A,此时小灯泡的电阻为8.1Ω(计算结果保留一位小数)。

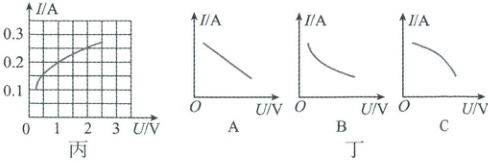

(4)经过多次实验,测量并记录多组数据,得到小灯泡的I-U图像如图丙所示,该图像不是一条直线,其原因是小灯泡的电阻随温度的升高而变大(或小灯泡的电阻是变化的)。接下来,小组成员又对实验过程中通过滑动变阻器的电流与其两端的电压的关系进行了思考,并大致画出了滑动变阻器的I-U图像。图丁为三位同学画出的图像,其中正确的是C(填“ A”“ B”或“ C”),你判断的理由是通过滑动变阻器与小灯泡的电流相等，二者两端的电压之和等于电源电压。

答案：
1.
(1)
(2)B　小灯泡断路　
(3)0.26　8.1　
(4)小灯泡的电阻随温度的升高而变大(或小灯泡的电阻是变化的)　C 通过滑动变阻器与小灯泡的电流相等，二者两端的电压之和等于电源电压
[解析]
(1)由题知，小灯泡的额定电压为2.5V，所以电压表应选择小测量范围与小灯泡并联，滑动变阻器应该与小灯泡、电流表串联，变阻器按一上一下连入电路中，如图所示:

(2)闭合开关前，为了保护电路，应将滑动变阻器的滑片调至阻值最大处，即B端。闭合开关，观察到电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的电路断路了，已知导线、电表均完好且接触良好，则原因可能是小灯泡断路。
(3)由图乙可知，电流表选择小测量范围，分度值为0.02A，则电流表示数为0.26A，此时小灯泡的电阻为$R = \frac{U}{I} = \frac{2.1V}{0.26A} ≈ 8.1Ω。$
(4)由于小灯泡的电阻随温度的升高而变大，所以小灯泡的I - U图像不是一条直线。小灯泡与滑动变阻器串联，小灯泡两端电压为$U_{灯}，$滑动变阻器两端电压为$U_{变} = U_{总} - U_{灯}，$小灯泡的电阻随温度升高而增大，导致其I - U图像向上弯曲，由于$U_{灯}$随I非线性增加，则$U_{变}$随I的增加呈现非线性减小，且减小速率逐渐加快，最终滑动变阻器的I - U图像为一条向下弯曲的曲线(开口向下)，故C符合题意。
