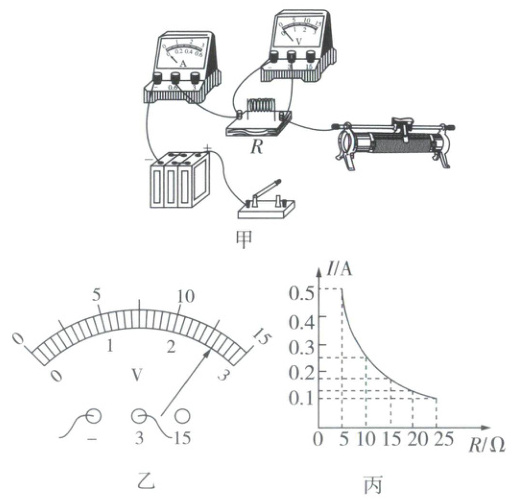

小明利用如图甲所示的电路探究电流与电阻的关系。可供使用的实验器材有：电压恒定的电源、电流表、电压表、标有“$ 20 \, \Omega $ $ 1 \, A $”字样的滑动变阻器、开关各一个，阻值分别为$ 5 \, \Omega $、$ 10 \, \Omega $、$ 15 \, \Omega $、$ 20 \, \Omega $、$ 25 \, \Omega $的定值电阻各一个，导线若干。

(1)请用笔画线代替导线，在图甲中将实验电路连接完整。（要求滑片向左移，电流表示数变小）
(2)在连接实验电路时，小明应使开关处于断开状态，连接好电路并检查后，为了防止电路连接不当或错误，造成仪器损坏，在闭合开关前还要先进行试触。
(3)小明连接好电路，闭合开关后，移动滑动变阻器时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是定值电阻R短路(或电压表损坏)。
(4)故障排除后，小明先把$ 10 \, \Omega $的电阻接入电路，移动滑动变阻器滑片，使电压表示数为$ 2.5 \, V $，读出电流表示数后，断开开关，她直接拆下$ 10 \, \Omega $的电阻，改换成阻值为$ 20 \, \Omega $的电阻继续做实验，闭合开关，电压表示数如图乙所示，其读数为2.6$ V $，要完成这次实验，接下来他应将滑动变阻器滑片向左(选填“左”或“右”)端移动。
(5)小明完成了实验，利用收集到的多组数据，作出了如图丙所示的电流$ I $随电阻$ R $变化的关系图像，分析图像得出电流与电阻的关系：电压一定时,通过导体的电流与其电阻成反比。
(6)为了完成所有的实验，小明应选电压不能大于4.5$ V $的电源。

答案：

(1)
(2)断开　试触　
(3)定值电阻R短路(或电压表损坏)
(4)2.6　左　
(5)电压一定时,通过导体的电流与其电阻成反比　
(6)4.5
