《2026年全效学习中考学练测科学中考强化基础版》

典例 7 [2025·义乌二模]按图示连接好电路，将电流表分别连接在 1、2、3 处，观察并比较相应的电流值 I₁、I₂、I₃。本实验的目的是验证( )


A.串联电路电流处处相等
B.并联电路电流处处相等
C.串联电路电流逐渐增大
D.并联电路电流逐渐增大

答案： A

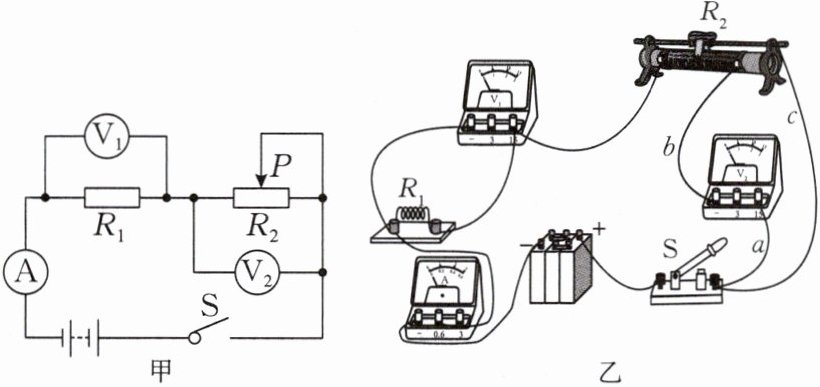

跟踪训练 7 [2024·金华校级三模改编]拓展性学习小组的同学合作进行“探究串联电路的电压特点”实验，设计了如图甲所示电路，并按图甲连接了如图乙所示电路。


(1)图乙的实验电路中有一处连接错误，使实验无法完成，连接错误的导线是______(选填“a”“b”或“c”)。

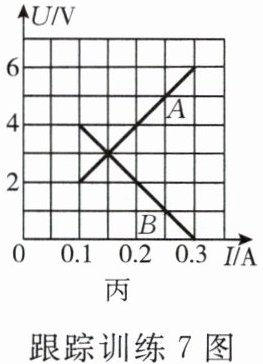

(2)按图甲所示电路图正确连接电路后，继续实验，根据实验测得的数据绘制了如图丙所示的电流与电压关系图。已知电源电压恒为 6V，根据探究目的分析如图丙所示的关系图，得出的实验结论是______。

答案： （1）b （2）串联电路中总电压等于各用电器两端电压之和

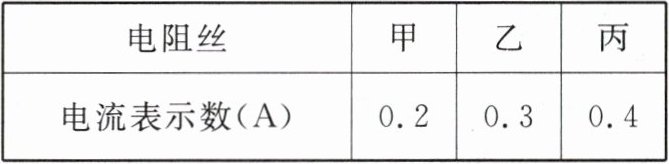

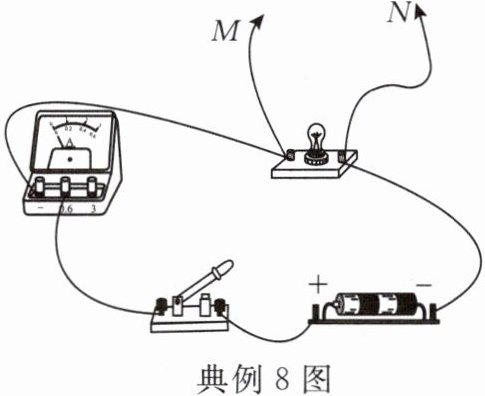

典例 8 [2024·山东威海一模]将三根用相同材料制成的长度一样、粗细均匀，但横截面积不同的电阻丝甲、乙、丙，先后接到如图所示电路中的 M、N 两点上，将对应电流表示数填入表格，忽略灯泡电阻随温度的变化。下列说法中不正确的是( )


A.此实验采用控制变量法
B.三根电阻丝中，丙电阻丝的横截面积最大
C.当 M、N 两点间接入丙电阻丝，灯泡的亮度最亮
D.M、N 两点间不接电阻丝时，电流表示数一定小于 0.2A

答案： C
