跟踪训练 1 - 1 [2024·金华校级模拟]如图所示，电源电压保持不变。当在 $a$、$b$ 间接“$6V \quad 3W$”的灯泡时，闭合开关，灯 $L$ 恰能正常发光。断开开关，在 $a$、$b$ 间换接入一个“$6V \quad 6W$”的灯泡后，再闭合开关，下列说法中正确的是（ ）


A.换接的灯泡可能烧坏
B.灯 $L$ 可能烧坏
C.灯 $L$ 的实际功率变小
D.电路总功率变小

答案： B

跟踪训练 1 - 2 傍晚用电高峰时期，小何观察到家中一只标有“$220V \quad 48.4W$”的白炽灯比正常时暗。他发现灯泡内壁发黑，根据所学知识他知道造成该现象的原因：灯泡长时间使用后，灯丝升华变细，电阻变______，导致功率变小；另外，用电高峰期家中实际电压低于 $220V$，实际功率低于额定功率。他想知道此时家中的实际电压，于是更换了一只同规格的新灯泡，关闭家中其他用电器，让该灯单独工作 $100s$，电能表（如图所示）转盘转了 $4$ 转，假设该灯泡电阻不变，则家中实际电压为______ $V$。

答案： 大 200

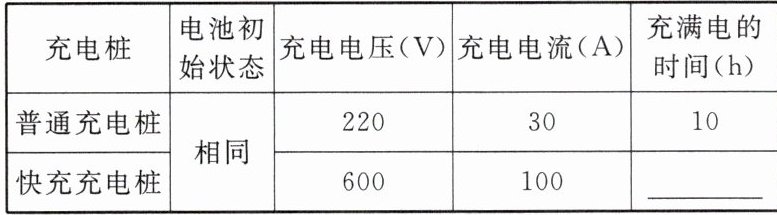

典例 2 [2023·杭州]用两种不同充电桩，对同一辆纯电动汽车充满电的相关数据如表所示，不计充电过程中的能量损失。

(1) 用普通充电桩充满电，消耗的电能为多少千瓦时？
(2) 用快充充电桩充满电，需要多少小时？
(3) 目前存在普通充电桩充电时间长，充电桩紧缺等问题。为解决此问题，除用快充充电桩充电外，再提出一种设想。

答案：
(1)W = U₁I₁t₁ = 220V×30A×10h = 66000W·h = 66kW·h。
(2)t₂ = $\frac{W}{U₂I₂}$ = $\frac{66kW·h}{600V×100A}$ = $\frac{66kW·h}{60kW}$ = 1.1h。
(3)在车的上方安装太阳能板。(合理即可)

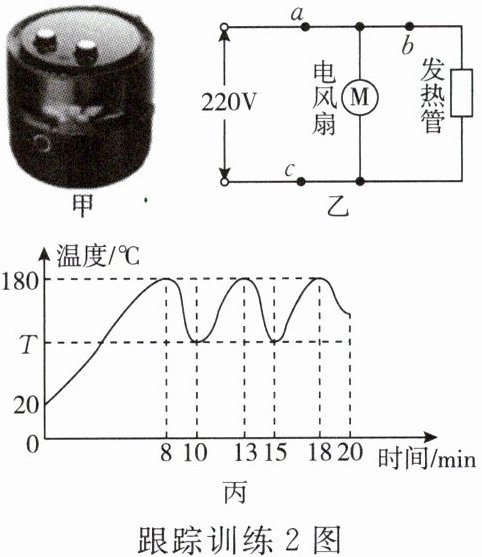

跟踪训练 2 [2025·浙江多校联考]小浙家有一款家用空气炸锅如图甲所示，其内部简化电路如图乙所示，工作过程中风扇始终转动，而发热管则通过温控开关有规律地闭合或断开，使锅内温度在一定范围内波动。其中电风扇功率为 $55W$，发热管电阻为 $44Ω$。小浙用空气炸锅制作牛排时，设定温度为 $180^{\circ}C$，工作时间为 $20min$，温度传感器显示锅内温度随时间变化关系如图丙所示。

(1) 为使空气炸锅能按设计要求工作，应在图乙电路中的 $a$ 和 $b$ 分别串联______（填字母）。
A. 温控开关，定时开关
B. 定时开关，温控开关
(2) 空气炸锅工作到 $12min$ 时，图乙电路 $c$ 点电流为多少？
(3) 空气炸锅这次制作牛排共消耗了多少电能？

答案：
(1)B
(2)由图丙可知，空气炸锅工作到12min时，空气炸锅内的温度在上升，表明此时发热管与电风扇同时工作；
根据P = UI可得流经电风扇的电流：I扇 = $\frac{P_{扇}}{U}$ = $\frac{55W}{220V}$ = 0.25A，
由欧姆定律可得，发热管中通过的电流：I管 = $\frac{U}{R_{管}}$ = $\frac{220V}{44\Omega}$ = 5A，
根据并联电路电流规律可得，图乙电路c点电流：I = I扇 + I管 = 0.25A + 5A = 5.25A。
(3)由图丙可知，在整个工作过程中，风扇始终处于工作状态，
t = 20min = 1200s，由P = $\frac{W}{t}$可得，风扇消耗的电能W扇 = P扇t = 55W×1200s = 6.6×10⁴J；
由图丙计算温度上升的时间，即发热管的工作时间，
t管 = 8min+(13min - 10min)+(18min - 15min) = 14min = 840s，
根据欧姆定律和W = UIt可得，发热管消耗的电能：
W管 = $\frac{U²}{R_{管}}$t = $\frac{(220V)²}{44\Omega}$×840s = 9.24×10⁵J，
空气炸锅这次制作牛排共消耗的电能：
W = W扇 + W管 = 6.6×10⁴J + 9.24×10⁵J = 9.9×10⁵J。

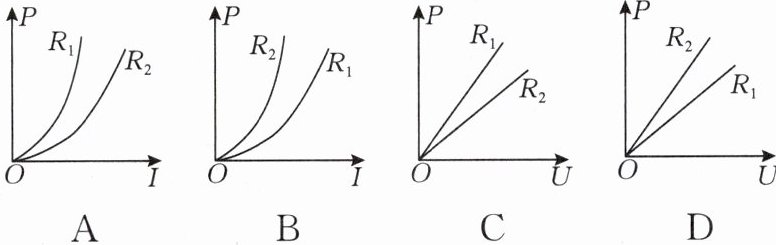

典例 3 [2024·瑞安二模]小明根据如图所示电路图连接实物，分别把定值电阻 $R_{1}$、$R_{2}(R_{1} ＞ R_{2})$ 接入接线柱 $1$、$2$ 之间进行实验，并根据电流表、电压表示数画出接线柱 $1$、$2$ 之间电阻的 $P - I$ 和 $P - U$ 图像。下列图像中正确的是（ ）

答案： A
