《2026年全效学习中考学练测科学中考强化基础版》

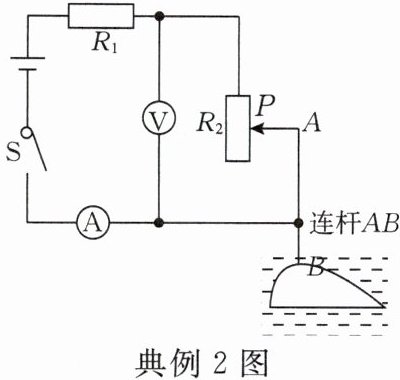

典例 2 [2024·台州三模]如图所示是某项目化小组设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片 P 上下移动，电源电压保持不变，随着水流速度的增大，下列说法正确的是（ ）


A.电压表示数变大
B.电流表示数变小
C.电压表与电流表的比值变小
D.电压表与电流表的比值变大

答案： C

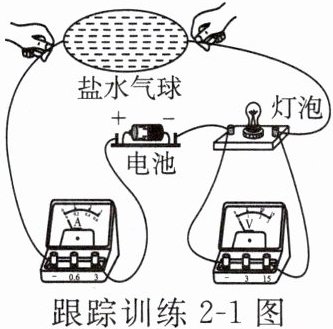

跟踪训练 2 - 1 [2025·东阳二模]把装满盐水的气球连接在如图所示的电路中，接通电路灯泡发光。若两手向相反的方向拉扯连接气球的导线，使气球变长，下列推测合理的是（ ）


A.盐水气球电阻变小
B.电流表的示数变大
C.灯泡亮度保持不变
D.电压表的示数变小

答案： D

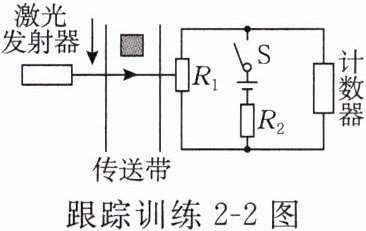

跟踪训练 2 - 2 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R₂ 为定值电阻，R₁ 为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)。某一时刻，闭合开关，激光被遮挡的瞬间，通过 R₂ 的电流将__________(选填“变大”“变小”或“不变”，下同)；电阻 R₁ 两端的电压将__________。

答案： 变小　变大

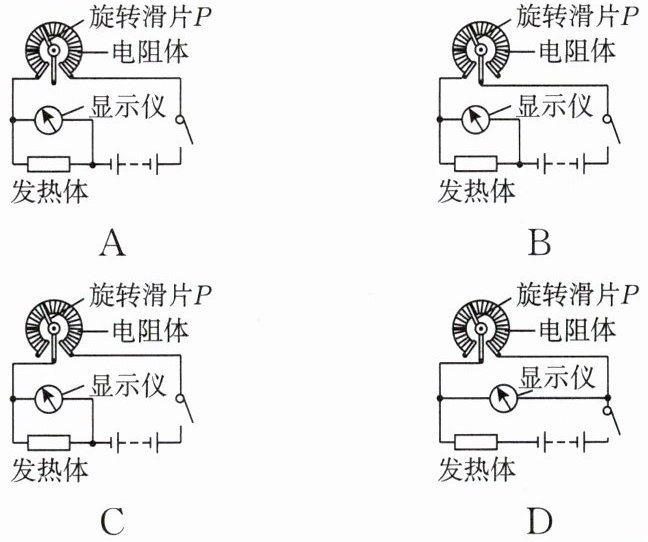

典例 3 [2023·绍兴]科学兴趣小组开展“制作可调式电热水壶”的活动。设计电路时要求满足：闭合开关后，顺时针调节变阻器的旋钮滑片 P 时，通过发热体的电流增大，产热加快；同时反映发热体功率高低的显示仪(电压表)示数增大。下列设计符合要求的是（ ）

答案： C

跟踪训练 3 如图所示是某项目小组制作的一台“电子秤”的电路模型，已知 U₀ = 6V，R₀ = 10Ω，AB 是一根粗细均匀、长为 20cm 且总阻值为 10Ω 的电阻丝。未测量时滑片 P 刚好处在 A 端，测量时将被测物体挂在挂钩上。

(1)挂钩上未挂物体时，电流表示数为________A。
(2)随被测物体重力逐渐增大，电流表示数将逐渐________。
(3)若将 AB 换成一根同样长度、粗细均匀且总阻值为 20Ω 的电阻丝，秤的精确度将怎样变化？请简述理由：____________________________。

答案：
(1)0.3　
(2)增大　
(3)弹簧长度变化量不变，电流表示数变化范围增大，精确度提高
