《2026年全效学习中考学练测科学中考强化基础版》

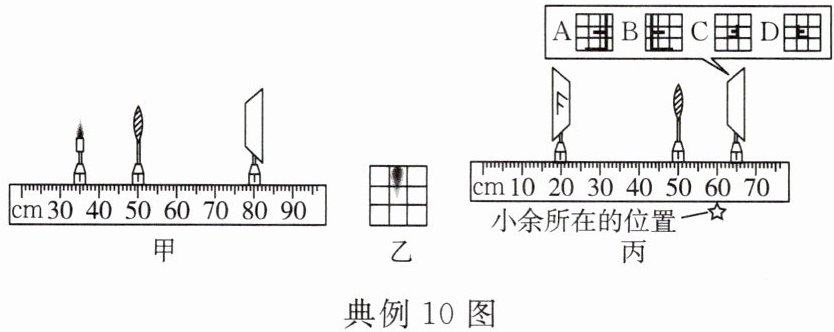

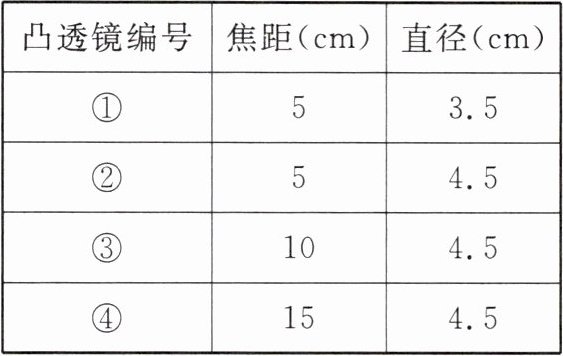

典例 10 [2024·余姚一模]小余在学习了凸透镜成像的规律后，继续深入探究。选用表中某一规格的凸透镜做实验，调整好器材后如图甲所示，此时烛焰在光屏上成放大的像。


(1)一段时间后，小余发现烛焰的像如图乙所示，此时将蜡烛向____调节可以使烛焰的像移到光屏中央。
(2)小余选的是编号为____（填序号）的凸透镜。
(3)小余将蜡烛换成 F 字形光源，调整了光源和光屏的位置，在光屏上仍可观察到清晰的像，如图丙所示，则小余看到的像应是____（填字母）。

答案：
(1)上
(2)③
(3)D

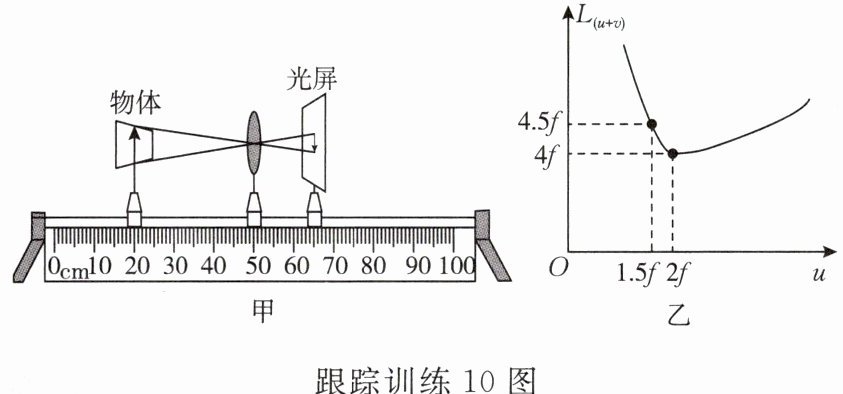

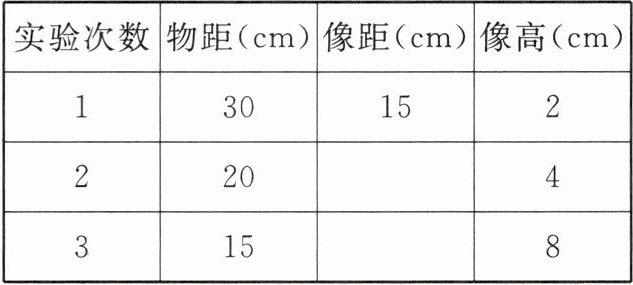

跟踪训练 10 在“探究凸透镜成像的规律”的实验中，如图所示，小明用高为 4cm 的发光体（由发光二极管组成）作为物体，把凸透镜固定在光具座 50cm 刻度线处不动，如表所示是小明记录的凸透镜成实像时的部分实验数据（数据记录时取整数），请回答下列问题。


(1)分析表中数据可知，实验中所用凸透镜的焦距为____cm。
(2)当光屏上出现清晰实像时，将一眼镜镜片放在发光体和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加该镜片可以矫正____（选填“近视”或“远视”）的视力缺陷。
(3)将物体、透镜及光屏置于光具座上（如图甲所示）做成像实验，记录每次成实像的物距 u，像距 v，物像间距 $ L_{(u + v)} $，绘出图线乙（以 f 为长度单位）。由图乙可知，要想成实像，发光体与光屏的间距应满足 $ L_{(u + v)} \geq 4f $。物理学中有一个凸透镜成实像的专用“概念”：放大率 $ n = \frac{像高}{物体高} = \frac{v}{u} $，结合甲、乙两图，可知当 $ n ＞ 1 $ 时，像与物的距离随物距的减小而____。

答案：
(1)10
(2)远视
(3)增大
