《2026年全效学习中考学练测科学中考强化基础版》

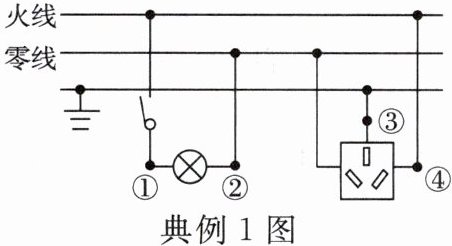

典例1 [2025·余姚模拟]如图为家庭电路的部分示意图。当断开开关时，用测电笔依次检测图中四个位置，能使测电笔氖管发光的是 （ ）


A.①
B.②
C.③
D.④

答案： D

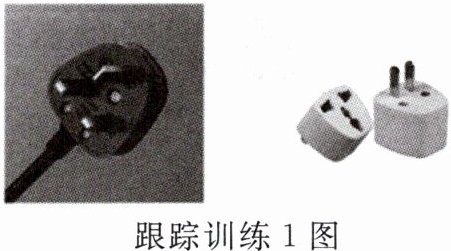

跟踪训练1 小华在连接台式电脑时，一时没找到三孔插座，便找来如图所示的转换接头插入两孔插座使用。在使用过程中，小华接触到电脑机箱时明显有触电的感觉，则下列说法正确的是（ ）


A.只要不接触机箱的金属外壳，继续使用电脑是符合安全用电原则的
B.若规范使用测电笔接触机箱的金属外壳，氖管会发光
C.触电是因为接入机箱的零线断路，应立即检修
D.此时机箱的金属外壳与地面间的电压是0V

答案： B

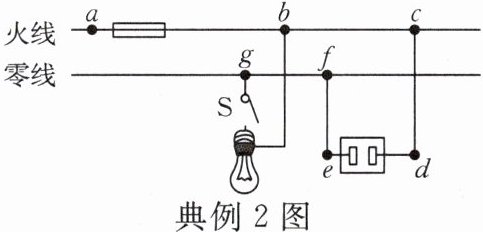

典例2 [2024·杭州滨江区模拟]小滨按如图所示的电路连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用测电笔检测插座的两孔，氖管均不发光。针对该模拟电路，下列说法正确的是（ ）


A.保险丝是用电阻较大、熔点较高的材料制成的
B.灯泡能正常发光，所以灯泡所在支路的连接是安全、合理的
C.插座无法正常工作，原因可能是cd间断路
D.排除故障后，用图中的插座连接电冰箱，也能保证正常安全的使用

答案： C

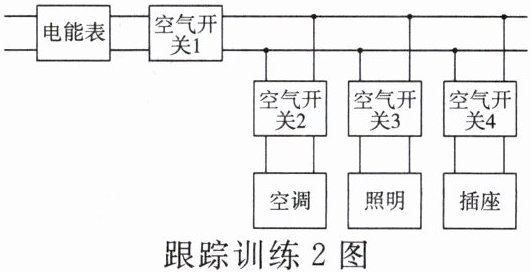

跟踪训练2 现代化的家庭电路不仅让我们生活更安全，更给我们带来了很大的舒适和便捷。如图所示是小清家配电系统的简化电路图。一天，小清在插座上插上了新买的制冷机，空气开关1“跳闸”了，而其他空气开关正常，拔掉制冷机后合上开关1，其他用电器仍正常工作，再次插上后又出现了之前的现象。根据以上描述，下列说法正确的是（ ）


A.插座自身出现了短路现象
B.空气开关2或者空气开关3可能被短路
C.空气开关4可能断路
D.接入制冷机后，电路中总电流远大于空气开关1允许通过的最大电流

答案： D
