典例 6 小明按照实验要求，设计测量未知定值电阻 Rₓ 的阻值（范围为 400～600Ω）的实验。器材：干电池两节（总电压为 2～3V），电压表（量程 0～3V、0～15V）、电流表（量程 0～0.6A、0～3A）、滑动变阻器（“500Ω 0.5A”）各一个，开关、导线若干。

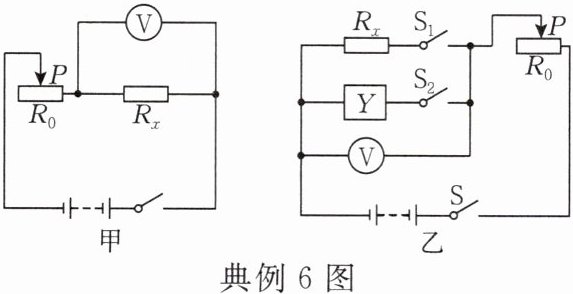

（1）要求一：测算出 Rₓ，且实验过程中不能拆接电路。小科设计实验电路如图甲所示。请分析：
①小科在设计实验前通过估算发现，用所提供的电流表无法测量出电路中的电流，其原因是______（写出估算过程）。
②实验时，先将滑动变阻器滑片 P 移到某一位置 a 处，读出电压表示数为 U₁，U₁ 即为电源电压；

再

将

滑

动变阻器滑片 P 移到另一位置 b 处，读出电压表示数为 U₂，则 U₁ - U₂ 就是此时滑动变阻器两端的电压。根据相关数据计算 Rₓ 的阻值。实验中滑片 P 所在的 a、b 处分别对应的位置是______。
（2）要求二：增加一个电学器材实现 Rₓ 阻值的直接读取，且电路只能连接一次。小科增加了一个阻值可连续调节且可读数的变阻器 Y，重新设计了如图乙所示电路。实验步骤如下：①先闭合开关 S、S₁，调节滑动变阻器使电压表示数为 2V；②再断开开关 S₁，闭合开关 S₂，______，读取此时 Y 的阻值数值，Y 的示数即为 Rₓ 的阻值。

答案： （1）①最大电流$I = \frac{U}{R} = \frac{3V}{400\Omega} = 0.0075A$，小于电流表的最小分度值(0.02A)，因此无法测量 ②a点在最右端，b点在最左端 （2）调节Y的阻值使得电压表示数为2V

跟踪训练 6 小金在实验室发现了一个量程为 0.6A 的单量程电流表，他想把它改成量程为 3A 的电流表，查看说明书得知该款电流表阻值 R = 1Ω，他决定用一个定值电阻加以改装。
（1）改装时应并联一个阻值为______Ω 的定值电阻。
（2）改装后，原来 0.2A 的刻度应该标记为______A。
（3）若以后遇到要将小量程的电压表改装成大量程的电压表，你觉得应该______联一个定值电阻，理由是______。

答案： （1）0.25 （2）1 （3）串 让串联的定值电阻分压
