《2026年全效学习中考学练测科学中考强化基础版》

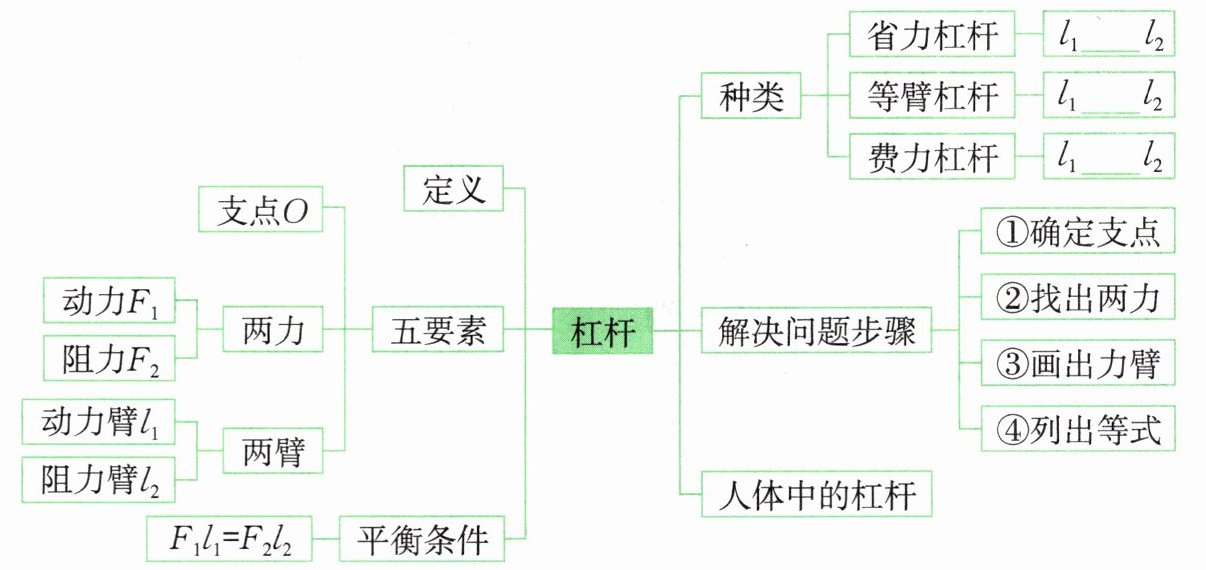

思维导图

答案： $>$ $=$ $<$

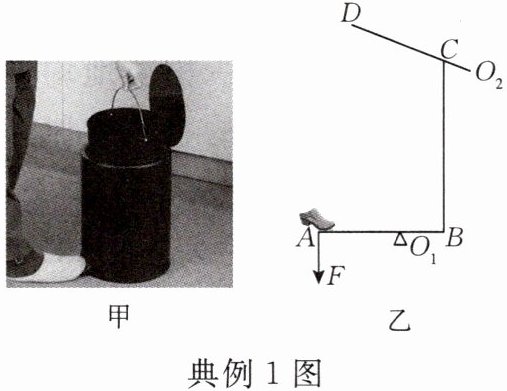

如图甲所示是脚踏式翻盖垃圾桶的实物图，可简化为图乙，当脚竖直向下用力 $ F $ 踩下 $ A $ 点位置时，杆 $ AO_{1}B $ 绕支点 $ O_{1} $ 转动， $ BC $ 杆被带动， $ C $ 点受力，使看作杆 $ O_{2}CD $ 的盖子绕 $ O_{2} $ 转动，盖子被翻开。此时杆 $ AO_{1}B $ 与地面平行并静止，杆 $ AO_{1}B $ 和 $ O_{2}CD $ 均看作质量均匀分布的杠杆。

（1）画出图乙中 $ F $ 的力臂 $ l $。
（2）脚踩踏板，盖子翻开的过程，杆 $ AO_{1}B $ 是______杠杆，杆 $ O_{2}CD $ 是______（均选填“省力”“费力”或“等臂”）杠杆。

答案：

(1)如答图所示。
　　　　　　　　　　
(2)省力 费力

跟踪训练1 [2024·广东广州天河区二模]

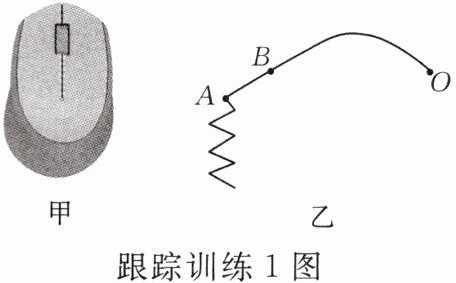

如图甲所示，鼠标的左键可看成杠杆 $ OBA $（$ O $ 为支点），当我们的手指在 $ B $ 点按下鼠标左键时， $ A $ 端向下移动并按压其下方的金属弹片，使电路接通完成操作任务。

（1）请在图乙中画出在 $ B $ 点按下鼠标左键时所需要的最小动力 $ F_{1} $ 的示意图及其力臂 $ l_{1} $，并画出 $ A $ 端所受阻力 $ F_{2} $ 的示意图。
（2）杠杆 $ OBA $ 是______（选填“省力”或“费力”）杠杆。

答案：

(1)如答图所示。
　　　　　　　　　
(2)费力
