《2025年课内课外直通车九年级物理全一册北师大版》

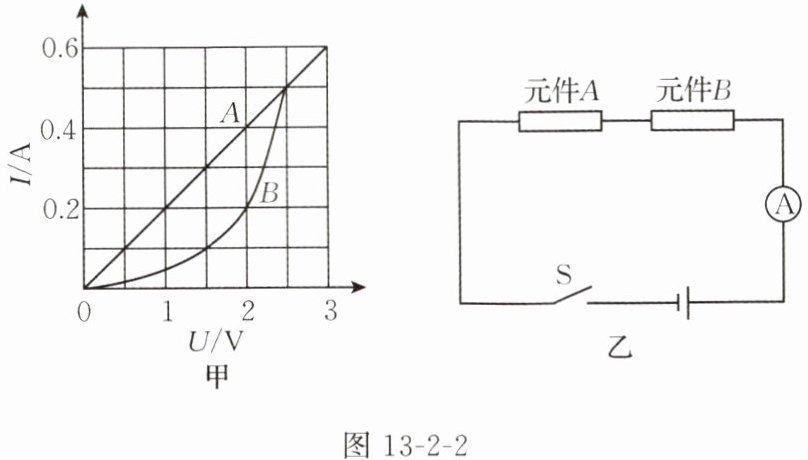

4. 有两个电路元件A和B，它们的电流与电压的关系图像如图13-2-2甲所示。把它们串联在如图13-2-2乙所示的电路中，闭合开关S，电流表的示数为0.2A，则电源电压和元件B的电功率分别是(C)。


A.2V、0.4W
B.2V、0.8W
C.3V、0.4W
D.3V、0.8W

答案： C

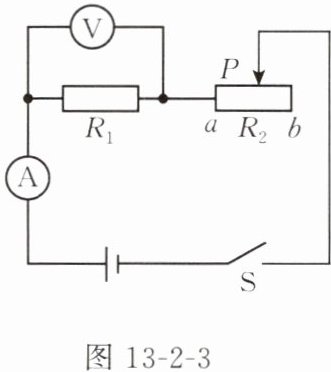

5. 如图13-2-3所示的电路中，电源电压保持不变，R₁为定值电阻，R₂为滑动变阻器。当滑动变阻器R₂的滑动头P在a端时，电流表的示数I₁=3A，R₁的电功率P₁=18W；当滑动变阻器R₂的滑动头P在b端时，电流表的示数I₂=0.5A。
（1）电源电压U是多少？
（2）R₁的电阻是多少？
（3）R₂的最大阻值是多少？
（4）当滑动变阻器R₂的滑动头P在b端时，R₂的电功率是多少？

答案：
(1)6 V
(2)2 Ω
(3)10 Ω
(4)2.5 W
