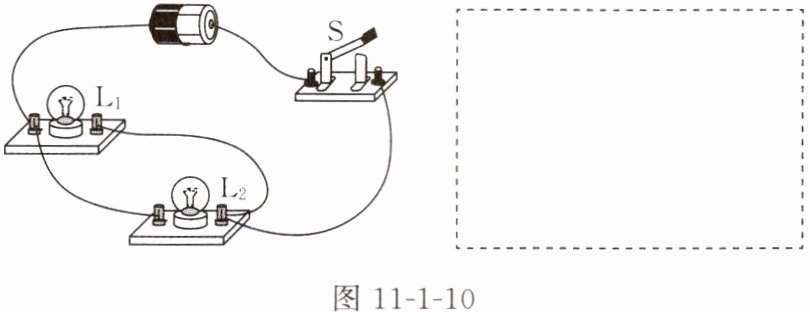

8. 请根据如图 11 - 1 - 10 所示的实物图在虚线框内画出对应的电路图。

答案： 解题步骤：
识别电路中的元件及其连接方式。
灯泡 $ L_1 $ 和电动机（M）并联连接。
灯泡 $ L_2 $ 位于干路上。
开关 S 控制整个电路。
根据连接方式，绘制电路图。
最终结论：
电路图如下：
(图中应显示：电源正极 -＞ 开关 S -＞ 分成两条支路，一条支路为灯泡 $ L_1 $ 和电动机（M）并联，另一条支路为灯泡 $ L_2 $，然后汇合回到电源负极。)
由于此处无法直接绘制图形，以下为文字描述的电路图：
电源正极 -＞ 开关 S -＞ 节点
一条支路：灯泡 $ L_1 $ 和电动机（M）并联
另一条支路：灯泡 $ L_2 $
汇合节点 -＞ 电源负极

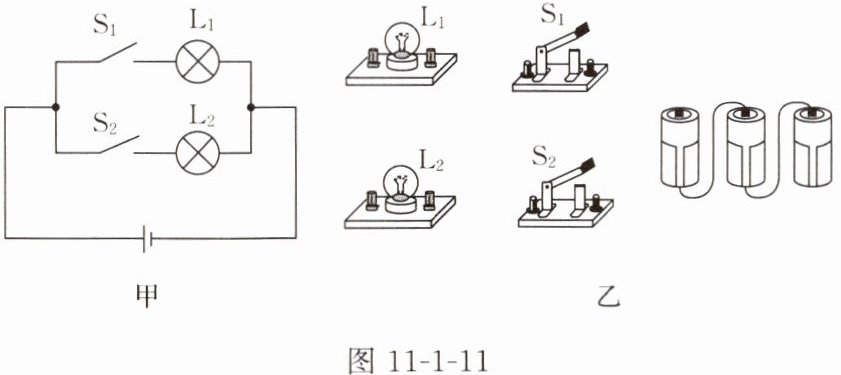

9. 请根据如图 11 - 1 - 11 甲所示的电路图，用笔画线代替导线连接图 11 - 1 - 11 乙中的实物电路。

答案： 根据电路图甲，将实物电路乙连接如下：
1. 从电池组正极出发，用导线连接单刀开关$S_1$的一个接线柱，单刀开关$S_1$的另一个接线柱用导线连接灯泡$L_1$的一个接线柱，灯泡$L_1$的另一个接线柱用导线连接回电池组负极。
2. 从单刀开关$S_1$与灯泡$L_1$连接的导线上引出一根导线，连接单刀开关$S_2$的一个接线柱，单刀开关$S_2$的另一个接线柱用导线连接灯泡$L_2$的一个接线柱，灯泡$L_2$的另一个接线柱用导线连接回电池组负极。
（由于这里无法实际画图，描述为：$S_1$控制整个电路，$S_2$与$L_2$串联，$L_1$和$L_2$并联）。

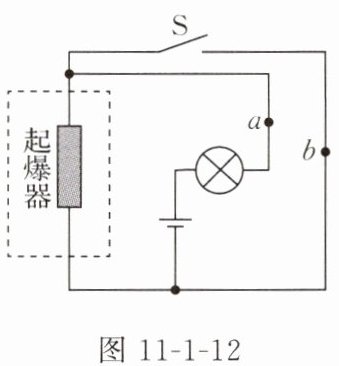

10. 拆弹专家要拆除恐怖分子设置的定时爆炸装置。图 11 - 1 - 12 为该定时爆炸装置的电路图。已知起爆器有电流通过时就会立刻爆炸，请你结合所学知识帮助拆弹专家进行排爆。
(1)在定时阶段，开关 S 应该闭合(选填“闭合”或“断开”)，因此起爆器处于短路(选填“通路”“断路”或“短路”)，所以在定时阶段起爆器不会爆炸引爆炸弹。
(2)定时结束时，定时器(时钟)会把导线 b切断(选填“接通”或“切断”)，此时电流能(选填“能”或“不能”)通过起爆器，所以在定时结束的瞬间起爆器立即爆炸。
(3)综上可知，定时器(时钟)应该安装在导线b上。为使该定时爆炸装置停止工作，应立即剪断导线a。(均选填“a”或“b”)

答案：
(1)闭合 短路
(2)切断 能
(3)b a
