《2025年课内课外直通车九年级物理全一册北师大版》

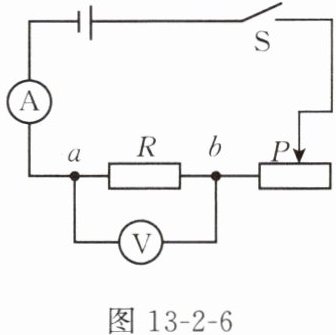

6. 如图13-2-6所示，移动滑动变阻器的滑动头P，电压表的示数从8.0V变为6.0V，电流表的示数变化了0.4A，则定值电阻R的阻值、电功率的变化量为(C)。

A.5Ω、0.8W
B.20Ω、5W
C.5Ω、5.6W
D.15Ω、7.2W

答案： C

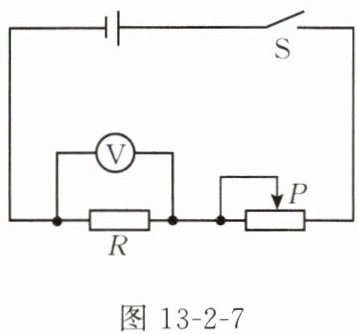

7. 如图13-2-7所示，电源电压恒为6V，定值电阻R的阻值为5Ω，电压表的量程为0~3V，滑动变阻器上标有“10Ω 0.5A”的字样。为了保证电路安全，下列说法不正确的是(C)。

A.电压表的最小示数为2V
B.电路的最大电功率为3W
C.滑动变阻器的最大电功率为1.8W
D.滑动变阻器的阻值变化范围为7~10Ω

答案： C

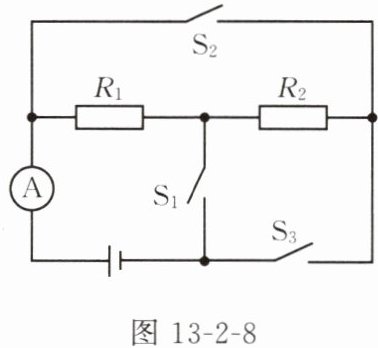

8. 如图13-2-8所示的电路中，电源电压恒定，定值电阻R₁=6Ω，R₂=24Ω。当开关S₁和S₂断开、开关S₃闭合时，电流表的示数为0.2A，则当开关S₁和S₂闭合、开关S₃断开时，电路中的总功率为7.5W。

答案： 7.5
