《2025年课内课外直通车九年级物理全一册北师大版》

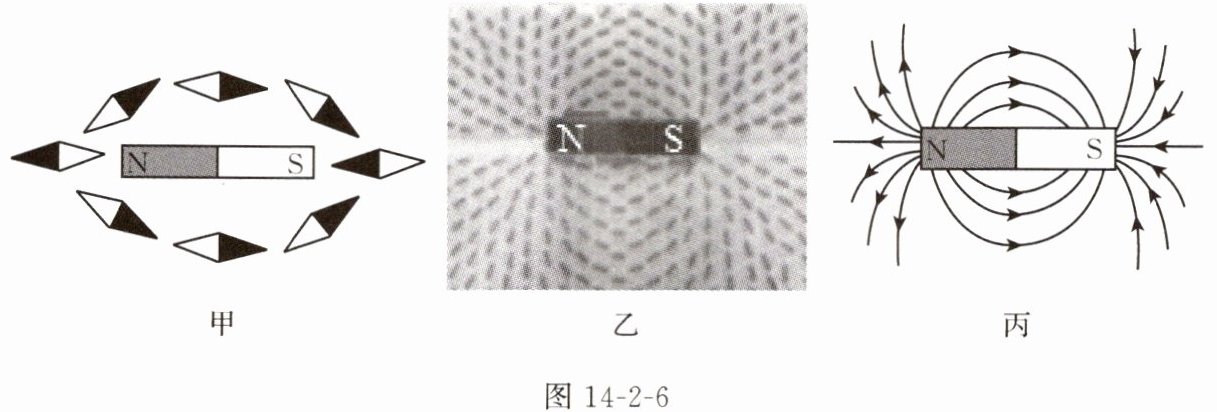

3. (多选)某同学研究磁体周围的磁场情况，将一根条形磁体放在水平桌面上，在它周围放置一些小磁针，小磁针的指向情况如图 14 - 2 - 6 甲所示；将小磁针拿掉之后，在条形磁体上面放一块有机玻璃板，在玻璃板上均匀撒一层铁屑，轻轻敲打玻璃板，铁屑的分布情况如图 14 - 2 - 6 乙所示；根据上述实验现象，用磁感线描述条形磁体周围的磁场情况，如图 14 - 2 - 6 丙所示。下列说法正确的是(AC)。


A.图甲中的实验研究的是条形磁体周围的磁场方向特点
B.图乙中的实验研究的是条形磁体周围的磁场分布及方向特点
C.图丙中的条形磁体周围的磁感线是人们为了描述磁场建立的物理模型
D.由图丙可知，条形磁体周围的磁场是由磁感线组成的

答案： 3. AC

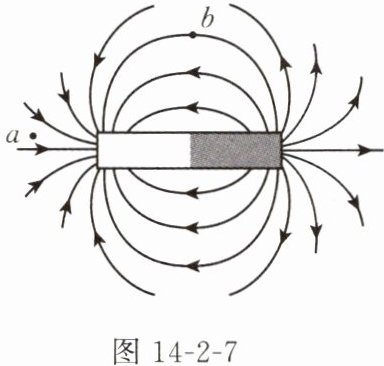

4. 图 14 - 2 - 7 是条形磁体的磁场分布图，a、b 是磁场中的两个点。下列说法正确的是(A)。

A.磁感线是为了研究方便而引入的假想曲线
B.该条形磁体的右端为 S 极，左端为 N 极
C.将一小磁针置于 b 点，其静止时 N 极指向右侧
D.因为 a 点没有磁感线经过，所以 a 点的磁场比 b 点的弱

答案： 4. A

5. 光线是一种理想化模型，它表示光传播的路径和方向。请你再写出一个物理学中的理想化模型，并写出它所表示的最基本的物理特征：磁感线。磁感线的疏密表示磁场的强弱，磁感线上某点的切线方向表示该点的磁场方向（合理即可）。

答案： 5. 磁感线。磁感线的疏密表示磁场的强弱，磁感线上某点的切线方向表示该点的磁场方向（合理即可）

6. 磁体间力的作用是通过磁场发生的。图 14 - 2 - 8 是用来描述某一磁体周围磁场的部分磁感线，a 点和 b 点中磁场更强的是b点。若在 b 点放置一个可自由转动的小磁针，则小磁针静止时 S 极指向P(选填“P”或“Q”)处。

答案： 6. 磁场 b P
