5. 图 14 - 5 - 3 是直流电动机模型，闭合开关后线圈顺时针转动。现要加快线圈顺时针转动的速度，下列方法可行的是(D)。

A.减小电路中的电流
B.只改变电路中电流的方向
C.对调磁极位置同时改变电流方向
D.换用磁性更强的磁体

答案： D

6. 在“安装直流电动机模型”实验中，接好电路，闭合开关后，发现线圈不转，轻推一下线圈马上就转起来了。刚开始线圈不转的原因可能是(D)。

A.磁体的磁性不强
B.通过线圈的电流太小了
C.电刷与换向器之间的摩擦太大了
D.电动机线圈恰好处在平衡位置

答案： D

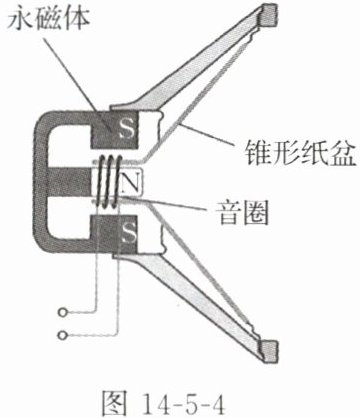

7. 动圈式扬声器是一种把电信号转换为声信号的装置。它主要由固定的永磁体、音圈和锥形纸盆等构成，如图 14 - 5 - 4 所示。当音圈中通过大小和方向反复变化的电流时，音圈会在永磁体的磁场中受到大小和方向都变化的力的作用。音圈的振动会带动锥形纸盆振动，于是动圈式扬声器就发出了声音。下列装置与动圈式扬声器的工作原理相同的是(C)。

A.电饭锅
B.电磁继电器
C.电动机
D.电铃

答案： C

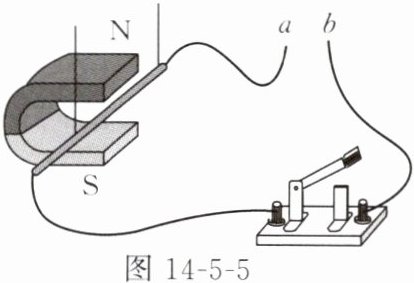

1. 如图 14 - 5 - 5 所示，在“探究让通电导线在磁场中动起来”实验中，下列说法不正确的是(C)。

A.ab 处应该接入电源
B.根据该原理可以制成电动机
C.同时改变磁场方向和电流方向，导体棒的运动方向会改变
D.导体棒在磁场中受力的方向与电流方向和磁场方向有关

答案： C

2. 图 14 - 5 - 6 为直流电动机的工作原理图，下列分析正确的是(D)。

A.电动机通电后不转，一定是电路发生了断路
B.没有换向器也可实现持续转动
C.将磁体的磁极对调，可以使电动机的转速增大
D.仅改变磁场方向可以改变线圈转动的方向

答案： D
