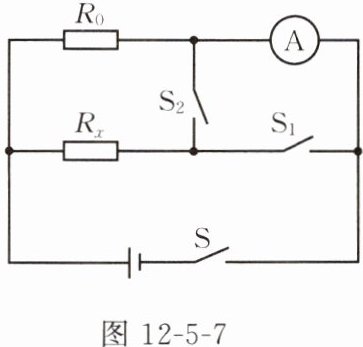

7. 图12-5-7是测量未知电阻$R_x$的电路图，电源电压不变，定值电阻$R_0 = 10\ \Omega$。请将主要实验步骤补充完整，并进行数据处理。

图12-5-7
(1)实验步骤：
①只闭合开关S和$S_1$，读出并记录电流表的示数$I_1$。
②只闭合开关S和S₂，读出并记录电流表的示数$I_2$。
③计算$R_x$的阻值。
(2)$I_1 = 0.3\ \mathrm{A}$，$I_2 = 0.5\ \mathrm{A}$，则$R_x =$15$\Omega$。

答案：
(1)②只闭合开关S和S₂　
(2)15

8. (多选)对于“探究电流与电压的关系”和“伏安法测量定值电阻的阻值”这两个实验，下列说法正确的是(BCD)。

A.它们都是采用控制变量的研究方法
B.滑动变阻器在两个实验中的作用是相同的
C.前者多次测量的目的是分析多组数据，得出电流与电压的普遍性规律
D.后者多次测量的目的是取电阻的平均值，减小实验误差

答案： BCD

1. (多选)在“测量小灯泡正常发光时的电阻”实验中，关于下列四位同学遇到的一些问题的说法正确的是(AB)。

A.小刚连接完电路的最后一根导线后小灯泡就亮了，是因为他连接电路时开关是闭合的
B.小强连接完电路并闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大
C.小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察小灯泡的亮度
D.小丽发现在不同电压下测得的小灯泡电阻值均不相同，有可能是由测量误差导致的

答案： AB
