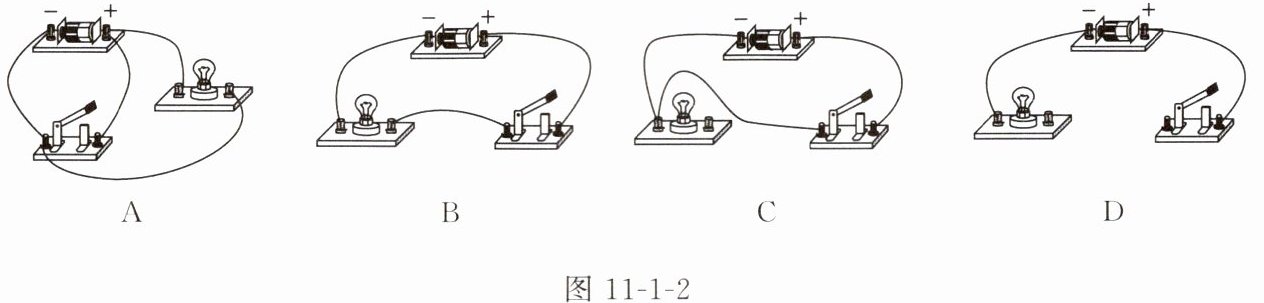

3. 如图 11 - 1 - 2 所示的电路中，闭合开关后小灯泡能够发光的是(B)。

答案： B

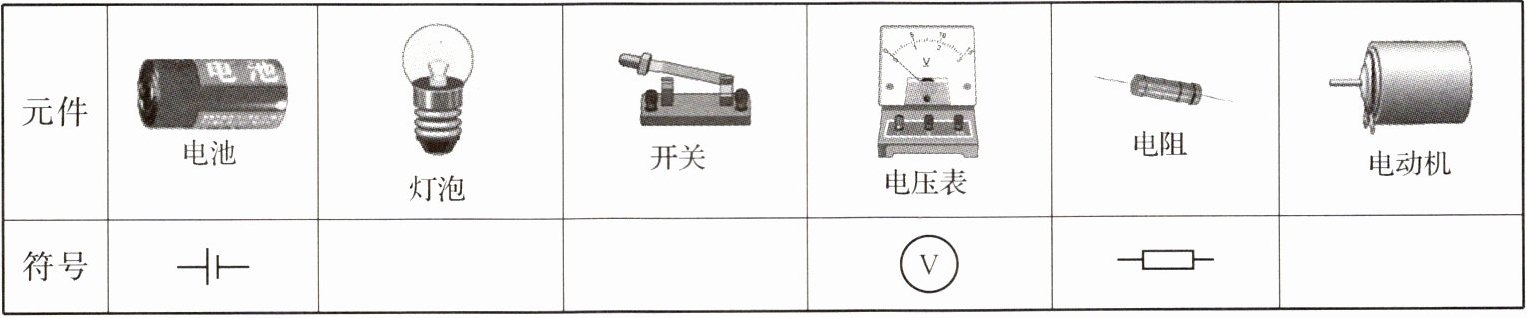

4. 下表中画出了几种常用元件及其在电路图中的符号，请你补充完整。

答案： 灯泡符号： ；开关符号： ；电动机符号：

5. 请根据如图 11 - 1 - 3 所示的实物图画出对应的电路图。

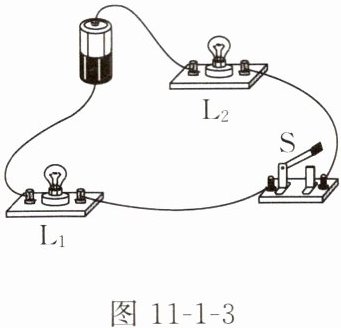

答案： 电路图如下：
电源正极 → 开关S → 灯泡L₂ → 电源负极，
灯泡L₁与灯泡L₂并联（L₁一端接在开关S与灯泡L₂之间，另一端接在灯泡L₂与电源负极之间）。
用符号表示：
┌───┐
│ S │
└──┬──┘
│
┌──┴───┐
│ L₂ │
└──┬───┘
│
┌──┴──┐
│ L₁ │
└──┬──┘
│
┌─┴─┐
│ 电 │
│ 源 │
└───┘

1. 关于手机的使用和充电情况，下列说法正确的是(B)。

A.使用时，手机的电池相当于用电器
B.使用时，手机电池将化学能转化为电能
C.充电时，手机的电池相当于电源
D.充电时，将内能转化为电能

答案： B

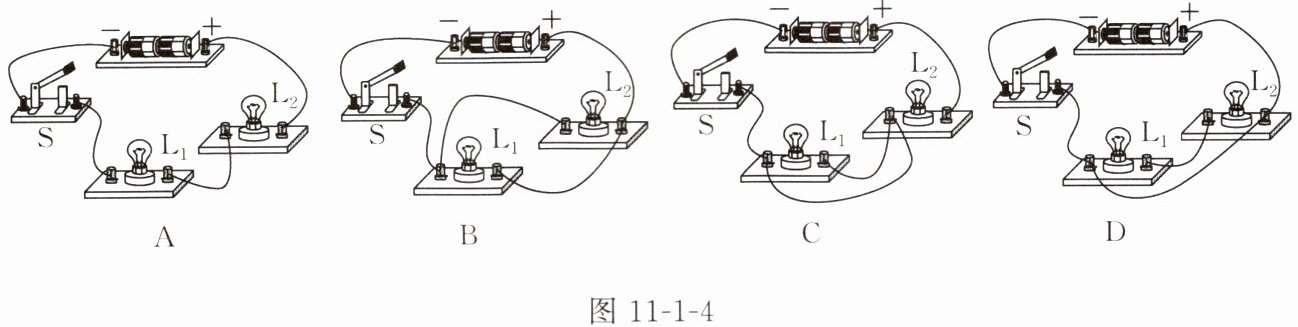

2. 如图 11 - 1 - 4 所示的电路中，开关 S 闭合后会导致电源短路的是(D)。

答案： D
