《2025年课内课外直通车九年级物理全一册北师大版》

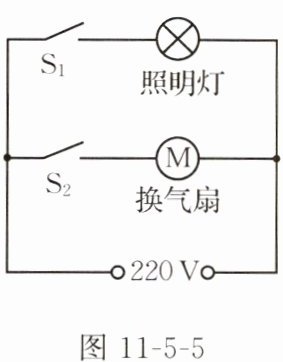

1. 小明家的卫生间装有照明灯和换气扇，其简化电路如图 11 - 5 - 5 所示，下列说法正确的是(C)。

A.照明灯和换气扇不能同时工作
B.照明灯和换气扇都工作时，通过它们的电流一定相等
C.照明灯和换气扇都工作时，它们两端的电压一定相等
D.若照明灯断路，闭合开关 S₂ 后，换气扇也无法工作

答案： C

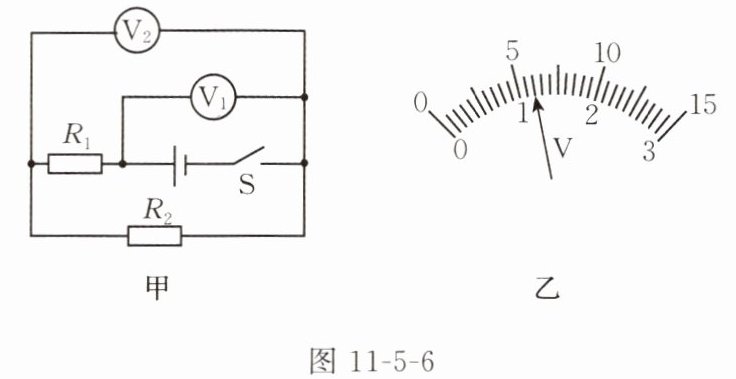

2. 如图 11 - 5 - 6 甲所示的电路中，当开关 S 闭合时，两个电压表的指针位置均如图 11 - 5 - 6 乙所示，则 R₁ 和 R₂ 两端的电压分别为(C)。

A.1.2 V、6.0 V
B.6.0 V、1.2 V
C.4.8 V、1.2 V
D.1.2 V、4.8 V

答案： C

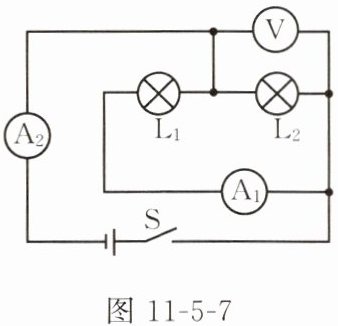

3. 如图 11 - 5 - 7 所示的电路中，闭合开关 S，电流表 A₁、A₂ 的示数分别为 0.3 A 和 0.7 A，电压表的示数为 4.5 V，则下列说法错误的是(C)。

A.电源电压为 4.5 V
B.通过 L₁ 的电流为 0.3 A
C.通过 L₂ 的电流为 0.7 A
D.电压表可以测量 L₁ 两端的电压

答案： C

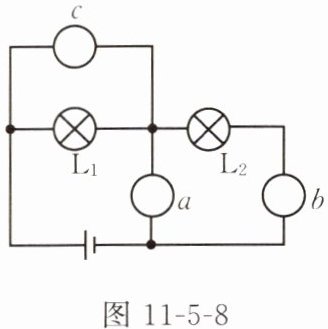

4. 如图 11 - 5 - 8 所示，为了用电流表和电压表测量电路中的电流和电压，并使 L₁ 与 L₂ 串联，则在 a、b、c 处“○”中的电表分别是()。

A.电压表、电流表、电压表
B.电压表、电压表、电流表
C.电流表、电流表、电压表
D.电流表、电流表、电流表

答案： A

5. 一种节日小彩灯是由多个小灯泡组成的，若每个小彩灯上标注的正常工作电压是 12 V，则最少应将19个小彩灯串(选填“串”或“并”)联接在家庭电路两端，才能保证小彩灯不被损坏。

答案： 19 串
