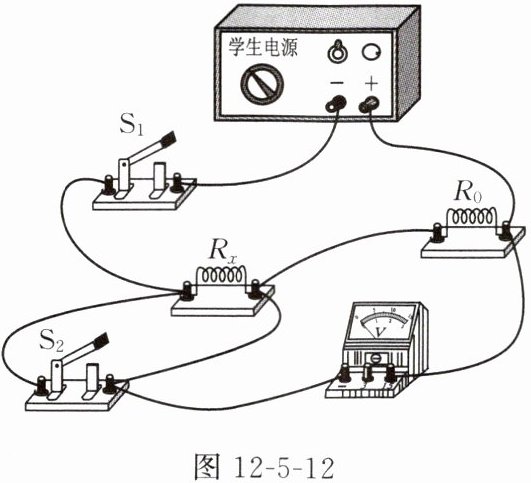

6. 小阳想利用一块电压表和阻值已知的定值电阻$R_0$测量定值电阻$R_x$的阻值，他选择了满足实验要求的器材，并连接了如图12-5-12所示的实验电路。

图12-5-12
(1)请帮助小阳完成下列实验步骤。
①闭合开关$S_1$，断开开关$S_2$，电压表的示数为$U_1$；
②闭合开关S₁、S₂，电压表的示数为$U_2$。
(2)请用$U_1$、$U_2$和$R_0$表示出待测电阻$R_x$的阻值，$R_x =$$\frac{U_2 - U_1}{U_1} \cdot R_0$。

答案：
(1)②闭合开关S₁、S₂　
(2)$\frac{U_2 - U_1}{U_1} \cdot R_0$
