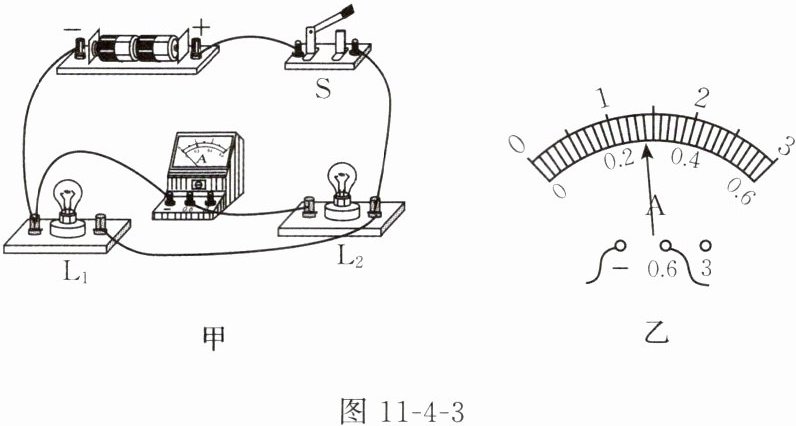

4. 如图 11 - 4 - 3 甲所示，当开关 S 闭合时，电流表测量的是通过$L_{2}$(选填“L₁”“L₂”或“L₁ 和 L₂”)的电流。两个灯泡的连接方式是并联。电流表的指针偏转情况如图 11 - 4 - 3 乙所示，其示数为0.28A。

答案： $L_{2}$ 并 0.28

5. 甲、乙两灯串联接在电路中，发现甲灯较亮，乙灯较暗。下列说法正确的是(C)。

A.通过甲灯的电流比较大
B.通过乙灯的电流比较大
C.通过甲、乙两灯的电流一样大
D.无法判断通过哪个灯的电流大

答案： C

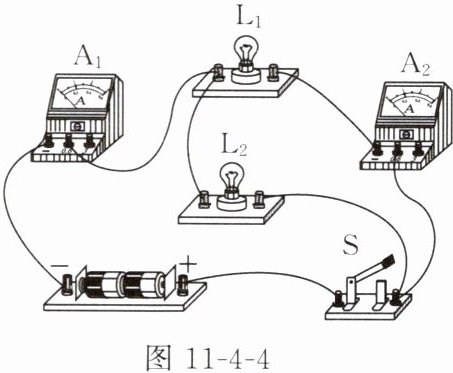

6. 探究串、并联电路中电流的特点时，做了如图 11 - 4 - 4 所示的实验。闭合开关 S 后，电流表 A₁、A₂ 的示数分别为 0.5 A 和 0.3 A，则通过小灯泡 L₂ 的电流为(D)。

A.0.8 A
B.0.5 A
C.0.3 A
D.0.2 A

答案： D

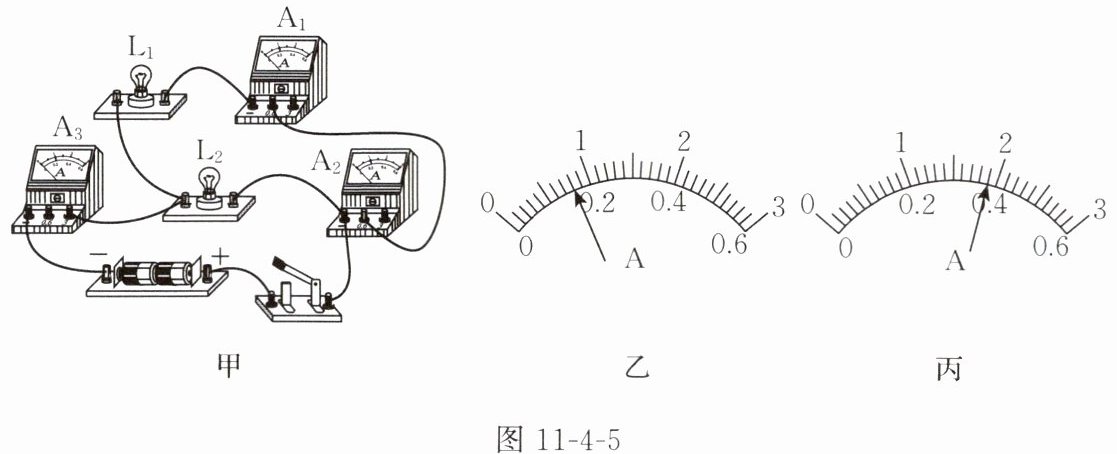

7. 某同学用三个电流表和两个小灯泡做实验，探究并联电路中干路电流与各支路电流的关系，连接的电路如图 11 - 4 - 5 甲所示。

(1)这个电路中有一根导线接错了，请在这根导线上画“×”，然后画出正确的连线。
(2)电路改接正确后，闭合开关，两灯均正常发光，电流表 A₃ 和 A₁ 的指针偏转情况分别如图 11 - 4 - 5 乙、丙所示，则通过 L₂ 的电流大小为0.42A。
(3)实验中选择的灯泡 L₁ 和 L₂ 的规格应该不同(选填“相同”或“不同”)。
(4)多次实验后，该同学可得出实验结论：在并联电路中，通过干路的电流等于各支路电流之和。

答案：

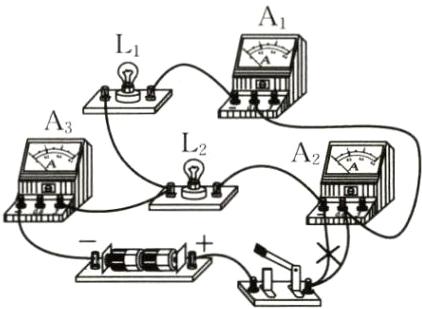

(1)如图所示
　　　　　
(2)0.42
(3)不同
(4)在并联电路中，通过干路的电流等于各支路电流之和
