《2025年课内课外直通车九年级物理全一册北师大版》

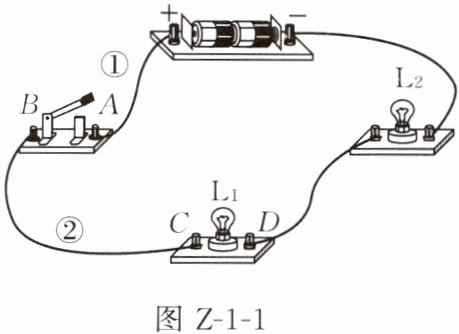

1. 如图 Z-1-1 所示，当开关闭合时，灯 $ L_1 $、$ L_2 $ 均不亮。为了查找电路故障，某同学用一根完好的导线，一端固定在电源正极，另一端依次接触 $ A $、$ B $、$ C $、$ D $ 四个接线柱，发现只有与 $ D $ 接线柱接触时小灯泡 $ L_2 $ 才发光，若电路只有一处断路，位置可能是(D)。


A.导线①
B.开关
C.导线②
D.灯泡 $ L_1 $

答案： D

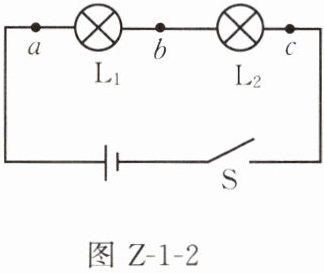

2. 利用如图 Z-1-2 所示的电路研究串联电路中的电压规律时，闭合开关 $ S $ 后，发现灯泡 $ L_1 $、$ L_2 $ 都不亮。小组同学用电压表判断电路故障：电压表并联在 $ a $、$ c $ 两点时有示数；电压表并联在 $ a $、$ b $ 两点时无示数；电压表并联在 $ b $、$ c $ 两点时有示数。电路故障可能是(D)。


A.$ L_1 $ 短路
B.$ L_2 $ 短路
C.$ L_1 $ 断路
D.$ L_2 $ 断路

答案： D

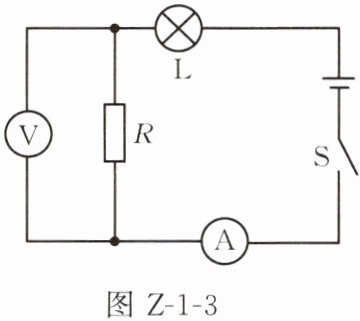

3. 如图 Z-1-3 所示，闭合开关 $ S $，小灯泡 $ L $ 亮，电流表、电压表有示数，工作一会儿后发现小灯泡 $ L $ 不亮，两电表中一个示数增大、一个示数减小，则电路故障可能是(A)。


A.$ R $ 断路
B.$ R $ 短路
C.小灯泡 $ L $ 断路
D.小灯泡 $ L $ 短路

答案： A

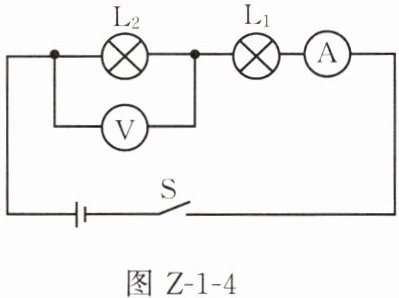

4. 如图 Z-1-4 所示，闭合开关 $ S $ 后，$ L_1 $、$ L_2 $ 都能发光。过了一会儿，$ L_1 $、$ L_2 $ 同时熄灭，且电流表和电压表的示数均变为零。如果 $ L_1 $、$ L_2 $ 中只有一处发生故障，则故障可能是(A)。


A.$ L_1 $ 断路
B.$ L_2 $ 断路
C.$ L_1 $ 短路
D.$ L_2 $ 短路

答案： A
