9. (四川雅安中考)小雅和同学进行“探究串联电路中电压的特点”实验，所用的器材有：一个电压恒为 3 V 的电源、一个开关、两个小灯泡(L₁ 和 L₂)、两个相同的电压表 V₁ 和 V₂(量程均包括 0～3 V 和 0～15 V)、若干导线。

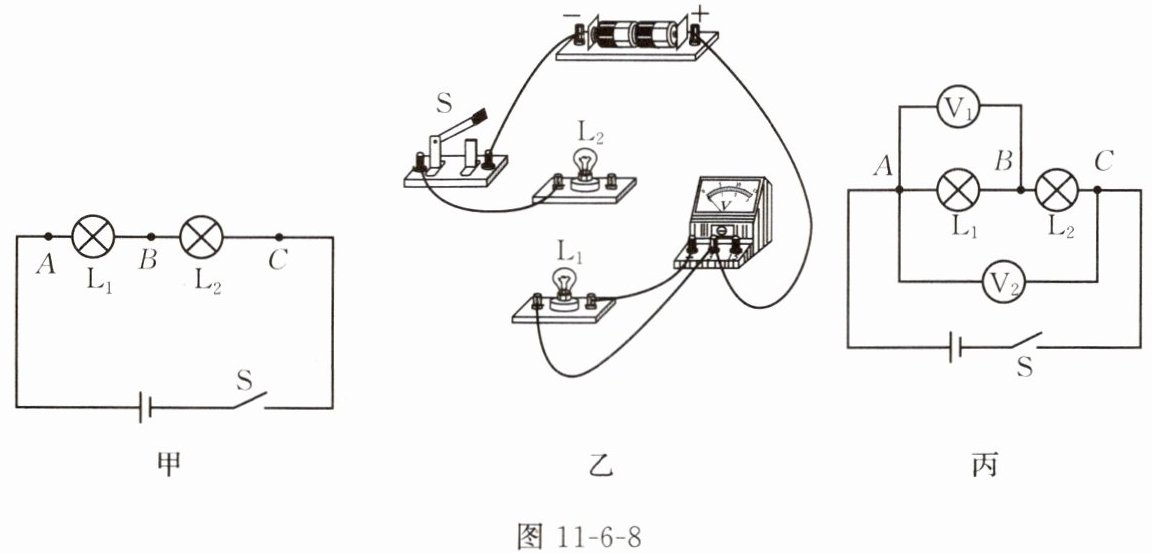

(1)他们按如图 11 - 6 - 8 甲所示的电路图连接电路，用一个电压表分别测 A 和 B、B 和 C、A 和 C 之间的电压。每次拆接电压表时，开关应处于断开状态。

(2)为了测量 L₁ 两端的电压，请在图 11 - 6 - 8 乙中用笔画线代替导线将实物电路连接完整。
(3)具有创新精神的小雅决定改进实验。她按照如图 11 - 6 - 8 丙所示的电路图连接好电路，闭合开关 S，发现电压表 V₁ 和 V₂ 的指针偏转角度相同，则可能的原因是电压表V₂(选填“V₁”或“V₂”)的量程选大了，此时电压表 V₁ 和 V₂ 的示数分别为0.6V 和3V。
(4)解决问题后，小雅测出了 A 和 B、A 和 C 之间的电压，为了测量 B 和 C 之间的电压，断开开关，接下来可以B(填选项字母)。
A. 保持 B 接线不动，将电压表 V₁ 的连线由 A 改接到 C
B. 保持 C 接线不动，将电压表 V₂ 的连线由 A 改接到 B
(5)为了得到具有普遍性的规律，下列操作最合理的是B(填选项字母)。
A. 将灯泡 L₁ 和 L₂ 互换位置进行多次测量
B. 换用不同规格的小灯泡进行多次测量
(6)分析 A 和 B、B 和 C、A 和 C 之间的电压关系，得出结论：在串联电路中，各部分电路两端的电压之和等于总电压。
]

答案： 9.
(1)断开
(2)如图所示
(3)V₂ 0.6 3
(4)B
(5)B
