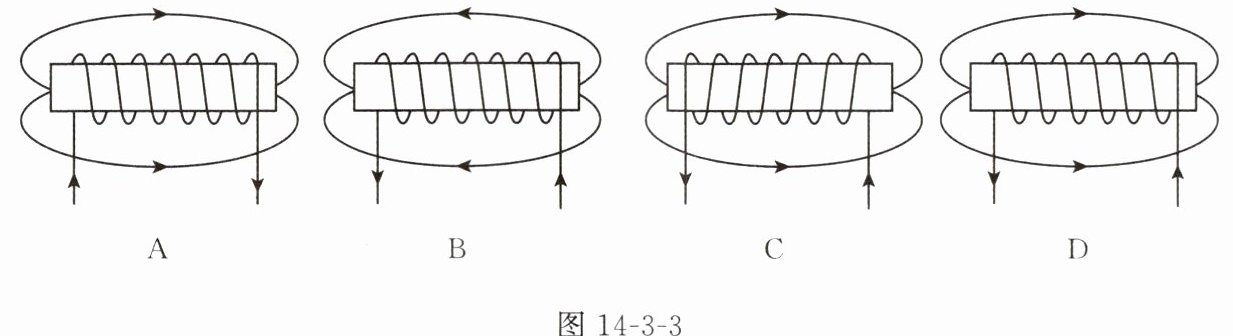

4. 关于通电螺线管周围的磁感线，图 14 - 3 - 3 中正确的是(D)。

答案： 4. D

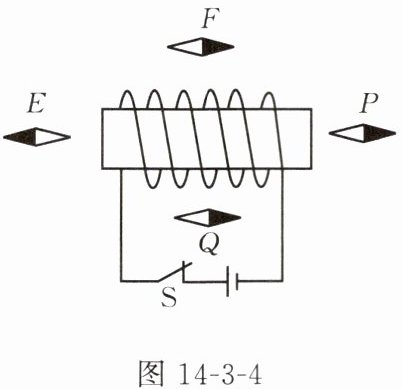

5. 如图 14 - 3 - 4 所示，通电螺线管周围有四个小磁针 E、F、P、Q(图中涂黑端为小磁针的 N 极)，当小磁针静止时 N 极所指方向正确的是(C)。

A.E
B.F
C.P
D.Q

答案： 5. C

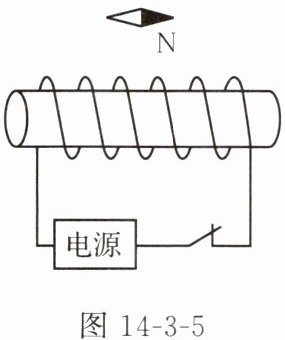

6. 闭合开关后，小磁针静止时的指向如图 14 - 3 - 5 所示，请标出电源的“+”“-”极和通电螺线管的 N、S 极，并画出通电螺线管外部通过小磁针中心的磁感线。

答案：
6. 如图所示
