《2025年课内课外直通车九年级物理全一册北师大版》

6. 【安全健康】在家庭电路中，导线相互连接处(接头处)往往比别处更容易发热出现故障，甚至引起火灾。如图 13 - 3 - 8 所示，装修施工时个别技术人员水平低或不按规程操作，造成接头处的电阻较大，产生的热量较多。

答案： 6.大　多

7. 将规格都是“220 V 150 W”的一台计算机、一台电视机和一床电热毯同时接入家庭电路中，正常工作 5 min，一共消耗电能$1.35× 10^{5}$J。在这段时间内，电热毯产生的热量最多。

答案： 7.$1.35× 10^{5}$　电热毯

8. 某电动车的电动机两端的电压恒为 48 V，工作时通过的电流是 5 A，若该电动机线圈的电阻为 1 Ω，通电 10 s，消耗的电能为2400J，线圈产生的热量为250J。

答案： 8.2400　250

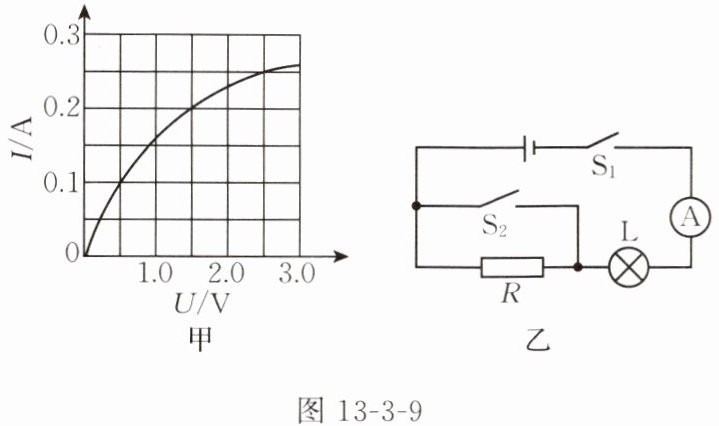

9. 小灯泡的 $ I - U $ 图像如图 13 - 3 - 9 甲所示，将它与定值电阻 R 接入如图 13 - 3 - 9 乙所示的电路中。只闭合开关 $ S_1 $，电流表的示数为 0.1 A；再闭合开关 $ S_2 $ 时，电流表的示数为 0.25 A，则可得：电源电压为2.5V；只闭合开关 $ S_1 $ 时，2 min 内电流通过定值电阻 R 产生的热量为24J。

答案： 9.2.5　24

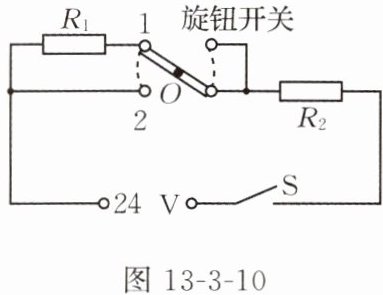

10. 图 13 - 3 - 10 是汽车座椅的加热电路，$ R_1 $、$ R_2 $ 是电热丝，旋钮式开关可绕 O 点转动。若选择“低温”挡，应将开关转至位置1(选填“1”或“2”)。已知电源电压为 24 V，定值电阻 $ R_1 $ 的阻值为 32 Ω，若“低温”挡的电功率为 12 W，则此时电路中的电流是0.5A；若选择“高温”挡，通电 100 s，电路产生的热量为3600J。

答案： 10.1　0.5　3600

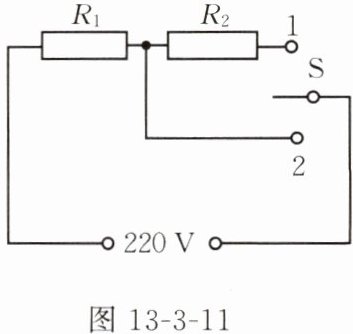

11. 现有一款具有高温、低温两挡的电热饭盒，其简化电路如图 13 - 3 - 11 所示，其中高温挡的电功率是 242 W，$ R_1 $、$ R_2 $ 均为发热电阻，且 $ R_2 $ 的阻值是 $ R_1 $ 的 4 倍。
(1)$ R_1 $ 和 $ R_2 $ 的阻值分别是多少？
(2)高温挡加热 5 min，电路产生多少热量？
(3)如果实际电压是 200 V，那么低温挡工作时的实际功率是多少？

答案： 11.
(1)200$\Omega$　800$\Omega$　
(2)$7.26× 10^{4}\ J$　
(3)40W
