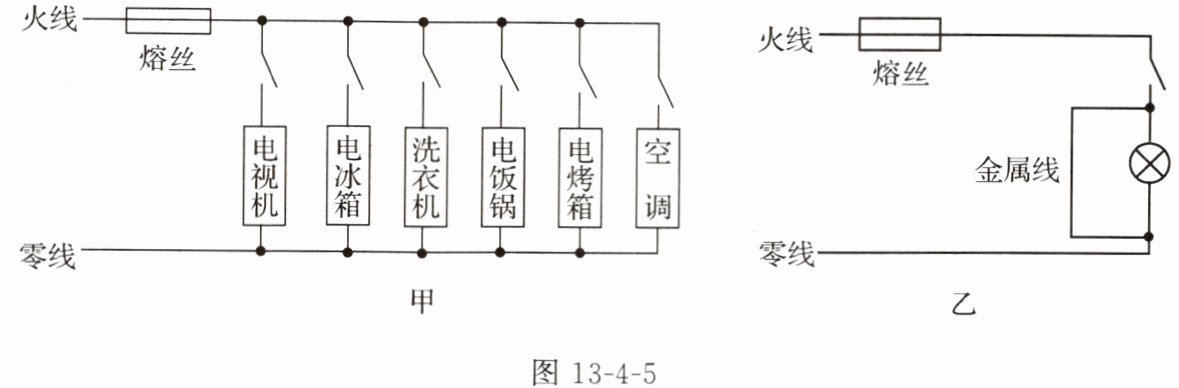

7. 如图 13 - 4 - 5 所示的家庭电路中，开关闭合后，熔丝因电流过大而熔断。甲、乙表示的产生电流过大的原因是不同的，甲中的原因是 电路的总功率过大 ，乙中的原因是 电路短路 。

答案： 7.电路的总功率过大　电路短路

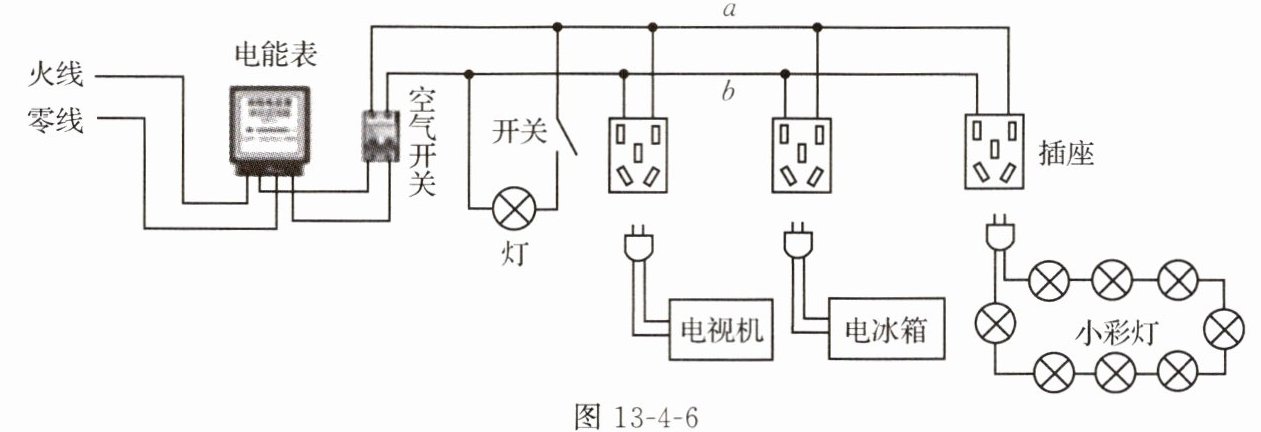

1. 小明把家庭电路简化后画出的接线情况如图 13 - 4 - 6 所示，下列说法错误的是(B)。


A.$a$ 线是火线，$b$ 线是零线
B.控制灯的开关可以和灯泡的位置互换
C.插座多接入一个用电器，电路的总电阻变小
D.电路中的灯、电视机和电冰箱是并联的，各个小彩灯之间是串联的

答案： B

2. 在家庭电路中，我们经常会遇到以下情况。在这些情况中，可能引起熔丝熔断或空气开关自动跳闸的是(C)。
①开关中的两个线头相碰
②插头中的两个线头相碰
③户外输电线绝缘皮损坏
④电路中增加了大功率用电器

A.①②
B.②③
C.②④
D.③④

答案： C

3. 小明吃火锅时，由于三孔插座不够用，小明决定将电火锅三脚插头上最长的一个金属插脚掰弯，将电火锅插在两孔插座上使用，小华立刻阻止，这是因为将长脚掰弯使用会造成(C)。

A.家庭电路中的电流过大，空气开关跳闸
B.电火锅不能正常工作
C.电火锅的金属外壳和地线断开，可能有漏电危险
D.两孔插座断路，不能再继续使用

答案： C
