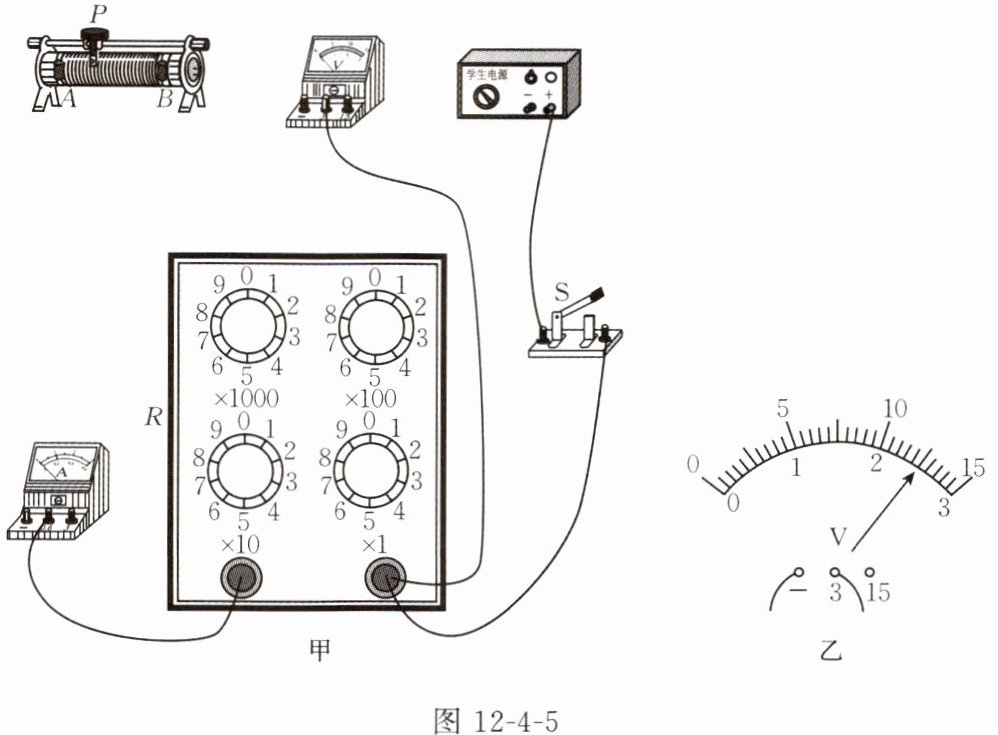

3. 如图12-4-5所示，在“探究电流与电压、电阻的关系”实验中，小明利用稳压电源(电压恒为4.8V)、电阻箱(阻值可调节)、滑动变阻器(60Ω 0.6A)、电压表、电流表、导线若干做了如下实验。

(1)请你用笔画线代替导线，将图12-4-5甲中的实物图连接完整，要求滑动变阻器的滑动头P向右移动时，滑动变阻器接入电路的电阻变大。
(2)闭合开关前，滑动变阻器的滑动头P应置于最右(选填“左”或“右”)端。

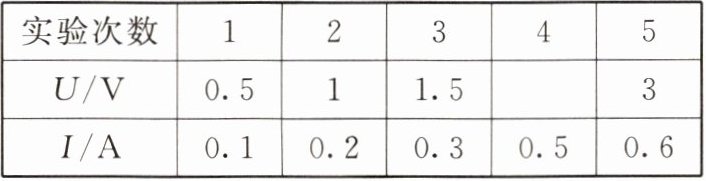

(3)小明控制电阻箱接入电路的阻值R=5Ω一定，调节滑动变阻器的滑动头P，进行了5次实验，测得了如下表所示的数据，其中第4次实验时，电压表的指针偏转情况如图12-4-5乙所示，其示数为2.5V。通过分析实验数据可以得出：电阻一定时，通过导体的电流与导体两端的电压成正比。

| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| --- | --- | --- | --- | --- | --- |
| U/V | 0.5 | 1 | 1.5 | | 3 |
| I/A | 0.1 | 0.2 | 0.3 | 0.5 | 0.6 |

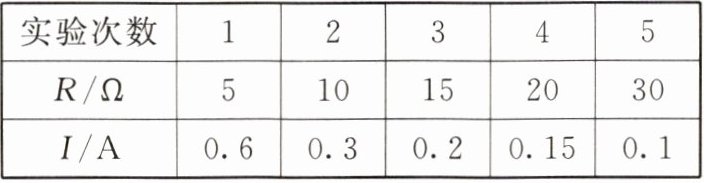

(4)小明实验时控制电压表的示数U=3V一定，通过移动滑动变阻器的滑动头P和改变电阻箱R接入电路的阻值，进行了5次实验，测得了如下表所示的数据。通过分析实验数据可以得出：电压一定时，通过导体的电流与导体的电阻成反比。

| 实验次数 | 1 | 2 | 3 | 4 | 5 |
| --- | --- | --- | --- | --- | --- |
| R/Ω | 5 | 10 | 15 | 20 | 30 |
| I/A | 0.6 | 0.3 | 0.2 | 0.15 | 0.1 |
(5)本实验研究物理问题用到的方法是控制变量法。

答案：

(1)如图所示　　　　
(2)右
(3)2.5 导体两端的电压 正比
(4)导体的电阻 反比
(5)控制变量法
