《2025年课内课外直通车九年级物理全一册北师大版》

1. 家庭电路由 进户线 、 电能表 、总开关、分路开关、漏电保护器、插座、用电器和导线等组成。

答案： 1.进户线　电能表

2. 进户线有两根电线，一根叫火线，另一根叫零线。正常情况下它们之间的电压为 220 V，零线和大地之间的电压为 0 V。

答案： 2.220　0

3. 家庭电路中，各用电器 并 联；开关与所控制的用电器 串 联，且开关连接在 火 线与用电器之间。

答案： 3.并　串　火

4. 熔丝的作用：当家庭电路中电流过大时，会自动 切断 电路，从而起到保护电路的作用。(在现代家庭电路中，空气开关的作用与此类似)

答案： 4.切断

5. 家庭电路中电流过大的原因：(1)电路 总功率 过大；(2)电路 短路 。

答案： 5.
(1)总功率　
(2)短路

6. 三孔插座的接线原则为“左 零 右 火 上接 地 ”，两孔插座的接线原则为“左 零 右 火 ”。

答案： 6.零　火　地　零　火

1. 下列关于家庭电路的说法正确的是(D)。

A.进户线中熔丝应安装在零线上
B.开关要接在零线与用电器之间
C.更换灯泡时，不必断开开关
D.带金属外壳的用电器应使用三孔插座

答案： D

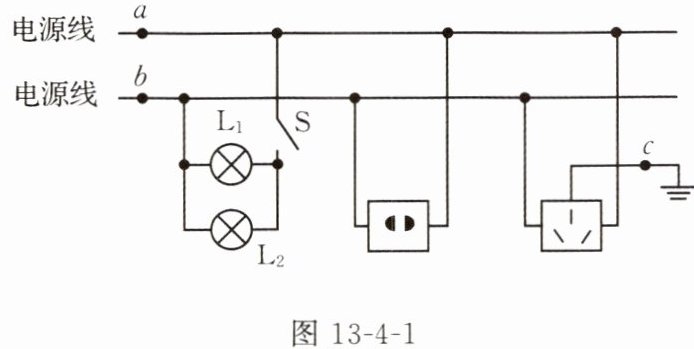

2. 某家庭电路的连接情况如图 13 - 4 - 1 所示，下列说法正确的是(C)。


A.$a$ 处所在的电源线是零线
B.空气开关只能安装在 $b$ 处
C.$c$ 处所在的导线与大地相连
D.$L_1$ 和 $L_2$ 是串联的

答案： C
