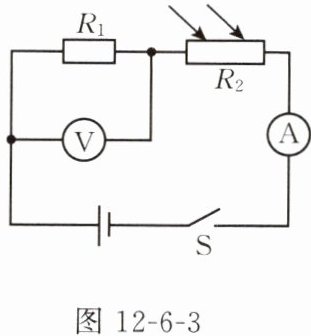

1. 某同学在科技馆参观了由半导体材料制成的光敏电阻展品，了解到光敏电阻的阻值会随光照强度的增大而减小。于是他设计了一种测量光照强度的简单电路，如图 12 - 6 - 3 所示，$R_{1}$为定值电阻，$R_{2}$为光敏电阻。电源电压不变。闭合开关$S$，当光照强度增大时，下列判断正确的是(C)。


A.电流表的示数减小
B.电流表的示数不变
C.电压表的示数变大
D.电压表的示数变小

答案： 1. C

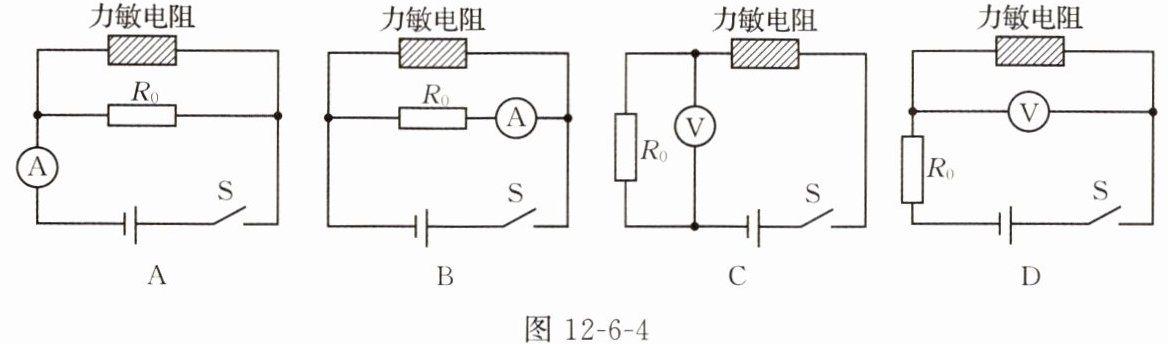

2. (多选)小亮想设计一个通过电表示数反映力敏电阻所受压力大小的电路，要求压力增大时电表的示数增大。已知力敏电阻的阻值是随所受压力的增大而减小的，则图 12 - 6 - 4 中的电路不符合要求的是(BD)。

答案： 2. BD

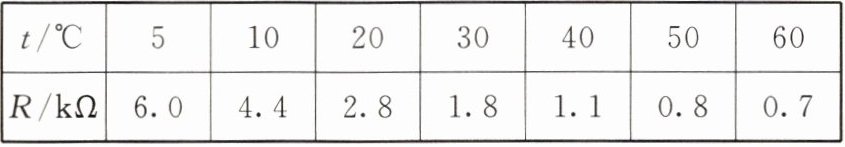

3. (多选)小东利用热敏电阻制作高温报警器，要求环境温度$t$达到或超过某一温度$t_{0}$时报警器报警，其电路图如图 12 - 6 - 5 所示，电源电压$U = 21\ V$，定值电阻$R_{0} = 1.4\ k\Omega$，热敏电阻$R$的阻值随环境温度$t$变化的情况如下表所示，当报警器两端的电压达到或超过$14\ V$时报警器报警。下列说法正确的是(AD)。



A.热敏电阻$R$的阻值随环境温度的升高而减小
B.$t_{0} = 20\ \degree C$
C.若想将$t_{0}$变小，只将$R_{0}$换为阻值更小的定值电阻即可
D.若将$t_{0}$设置为$40\ \degree C$，只将电源电压提高到$25\ V$即可

答案： 3. AD

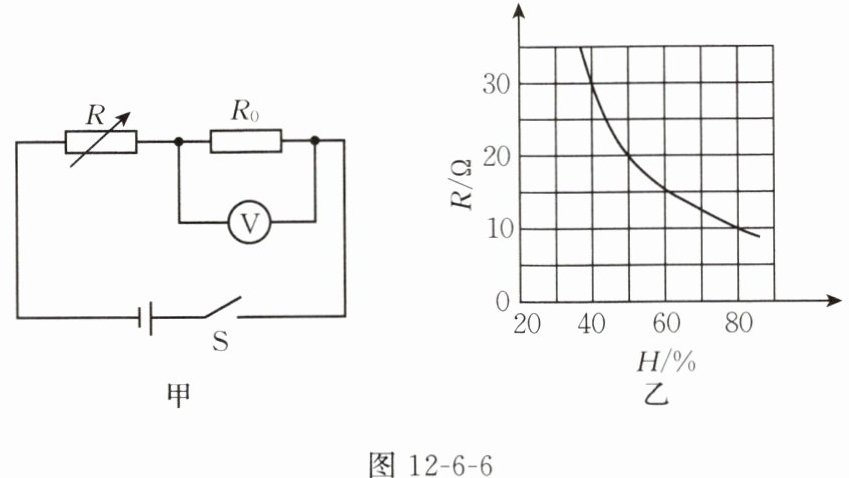

4. 小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图 12 - 6 - 6 甲所示，电源电压恒为$6\ V$，定值电阻$R_{0}$的阻值为$20\ \Omega$，湿敏电阻$R$的阻值随空气湿度$H$变化的关系图像如图 12 - 6 - 6 乙所示。下列分析正确的是(D)。


A.空气湿度越大，湿敏电阻$R$的阻值越大
B.空气湿度越大，电压表的示数越小
C.当空气湿度为$40\%$时，电压表的示数为$3.6\ V$
D.当电路中电流为$0.15\ A$时，空气湿度为$50\%$

答案： 4. D
