《2025年课内课外直通车九年级物理全一册北师大版》

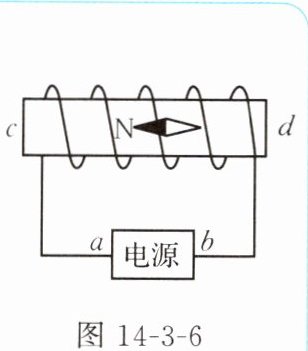

7. 在通电螺线管内部放一个小磁针，小磁针静止时的指向如图 14 - 3 - 6 所示，则下列说法正确的是(B)。

A.d 端为通电螺线管的 N 极
B.c 端为通电螺线管的 N 极
C.通电螺线管内部的磁感线方向从 c 到 d
D.a 端为电源的正极

答案： 7. B

1. 在螺线管附近放一个小磁针，静止时小磁针的情况如图 14 - 3 - 7 所示。闭合开关后，下列判断正确的是(B)。

A.通电螺线管的左侧是 N 极，小磁针顺时针偏转
B.通电螺线管外部 A 点的磁场方向向左
C.通电螺线管外部真实存在磁感线
D.把小磁针取走，通电螺线管周围的磁场消失

答案： 1. B

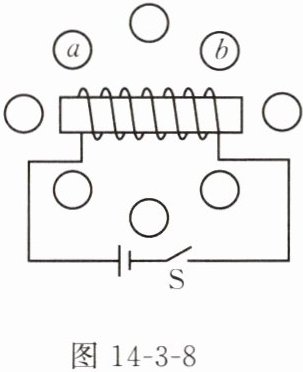

2. 图 14 - 3 - 8 是小聪探究通电螺线管的磁场方向时的实验示意图。实验时，在小圆位置放置小磁针，闭合开关 S，画出不同位置小磁针静止时 N 极的指向；对调电源的正、负极，重复上述操作。下列说法不正确的是(B)。

A.小磁针的作用是指示通电螺线管周围的磁场方向
B.闭合开关 S，放置在 a、b 处的小磁针静止时 N 极的指向相同
C.对调电源的正、负极，闭合开关 S，通电螺线管的磁场方向改变
D.通过实验可总结出通电螺线管的磁极极性和电流方向之间的关系

答案： 2. B

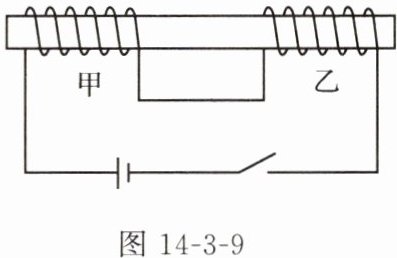

3. 如图 14 - 3 - 9 所示，甲、乙两线圈宽松地套在光滑玻璃棒上，并可以自由滑动，当开关闭合时，两螺线管将(A)。

A.互相吸引，距离变近
B.互相排斥，距离变远
C.先向中间吸引，然后向两边排斥
D.保持静止

答案： 3. A

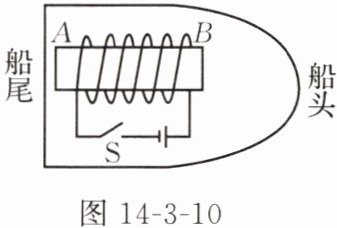

4. 小明自制了一个带有通电螺线管的木船模型，将它放入水中后漂浮，如图 14 - 3 - 10 所示，闭合开关 S，A 端为S(选填“N”或“S”)极；由于地磁场的作用，船头会指向北方(选填“南方”或“北方”)。

答案： 4. S 北方
