《2025年课内课外直通车九年级物理全一册北师大版》

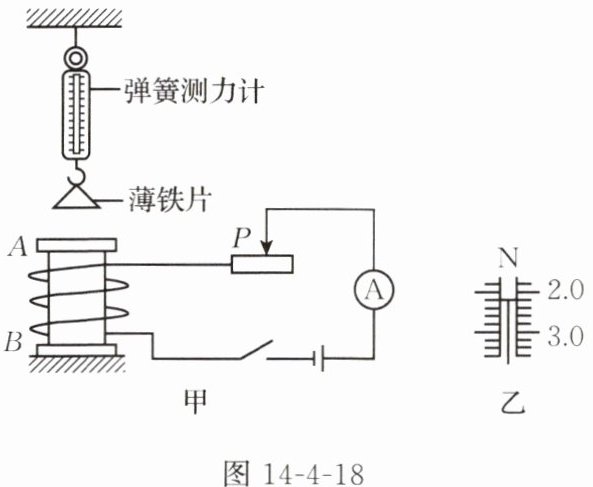

12. 学习了电磁铁知识后，小明想：电磁铁两极的磁性强弱是否相同呢？图 14 - 4 - 18 甲是他探究该猜想的装置图。

(1)通电后，电磁铁的 A 端是S极。
(2)闭合开关后，弹簧测力计的示数太小，要使其示数变大，滑动变阻器的滑动头 P 应向左端移动。
(3)将滑动变阻器调节好后，根据图 14 - 4 - 18 乙读出弹簧测力计的示数，为2.2N。
(4)在原位置将电磁铁两端对调，使 B 端向上，保持电流大小不变，观察到弹簧测力计的示数与(3)中相同。初步可得出结论：电磁铁两极的磁性强弱相同。

答案： 12.
(1)S
(2)左
(3)2.2
(4)相同
