《2025年课内课外直通车九年级物理全一册北师大版》

2. 小丽在“测量小灯泡的电功率”实验中，所用的实验器材有：电压恒为 3 V 的电源、小灯泡(额定电压为 2.5 V)、电压表、电流表、滑动变阻器、开关各一个，导线若干。

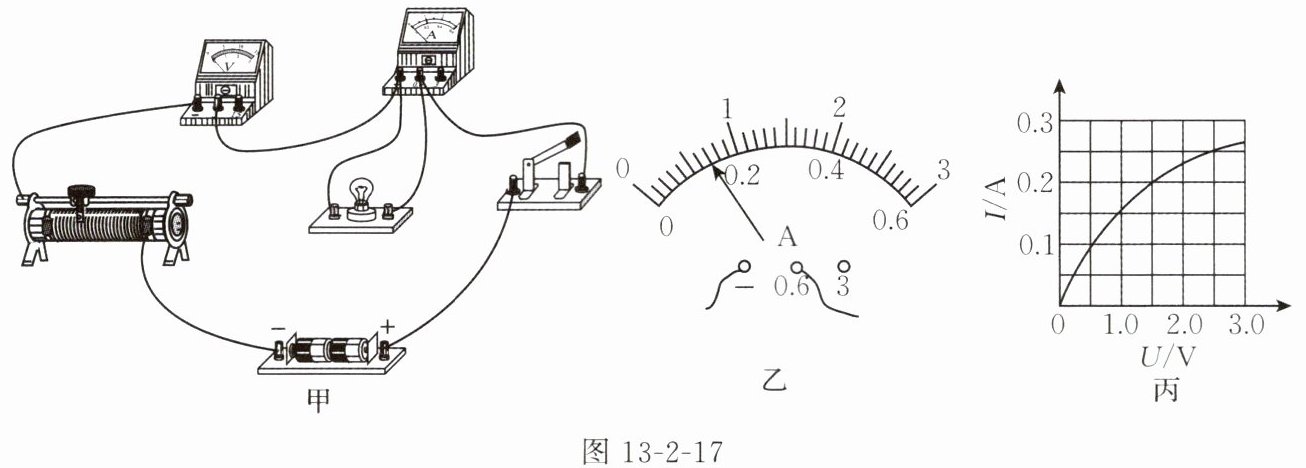

(1)图 13-2-17 甲是小丽连接的实物电路，其中有一根导线连接错误，请你在连接错误的导线上画“×”，并用笔画线代替导线画出正确的连线。

(2)在连接电路的过程中，开关应该断开(选填“断开”或“闭合”)。闭合开关前，滑动变阻器的滑动头应该移到最左(选填“最左”或“最右”)端。
(3)正确连接电路后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，则电路故障可能是B(填选项字母)。
A. 小灯泡短路
B. 小灯泡断路
C. 滑动变阻器短路
D. 滑动变阻器断路
(4)电路故障排除后，闭合开关，移动滑动变阻器的滑动头，电流表的指针位置如图 13-2-17 乙所示，则此时通过小灯泡的电流是0.14A。
(5)继续移动滑动变阻器的滑动头，小灯泡发光，此时电压表的示数为 2.0 V，为了测量小灯泡的额定功率，这时应该向右(选填“左”或“右”)移动滑动变阻器的滑动头。
(6)小丽根据记录的多组数据，绘制出了通过小灯泡的电流随小灯泡两端电压变化的关系图像，如图 13-2-17 丙所示，则小灯泡的额定功率为0.625W。
(7)小丽根据小灯泡的 I-U 图像，分析得出小灯泡的电阻随两端电压的增大而增大(选填“增大”“减小”或“不变”)，你认为原因是灯丝电阻随温度的升高而增大。

答案：
2.

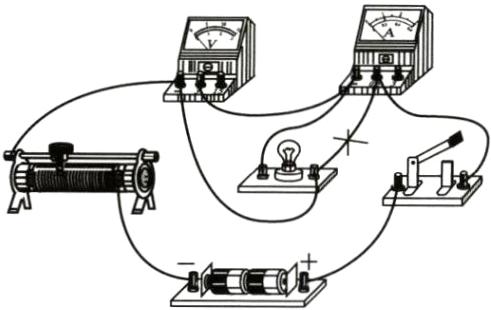

(1)如图所示

(2)断开 最左
(3)B
(4)0.14
(5)右
(6)0.625
(7)增大 灯丝电阻随温度的升高而增大

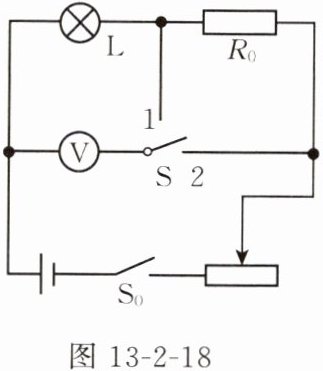

3. 在“测量小灯泡的额定功率”实验中，一同学设计了如图 13-2-18 所示的电路图，已知小灯泡的额定电压为$ U_{额}，$定值电阻的阻值为$ R_{0}，$主要操作步骤如下：

(1)闭合开关$ S_{0}，$开关 S 接触点 1，移动滑动变阻器的滑动头，使电压表的示数为$U_{额}$。
(2)保持滑动头的位置不变，开关 S 接触点 2，记下电压表的示数 U。
(3)计算小灯泡的额定功率，$P_{额}=$$\frac{U_{额}(U-U_{额})}{R_{0}}$(用$ R_{0}、$$U_{额}、$U 表示)。

答案： 3.
(1)$U_{额}$
(3)$\frac{U_{额}(U-U_{额})}{R_{0}}$
