《2025年课内课外直通车九年级物理全一册北师大版》

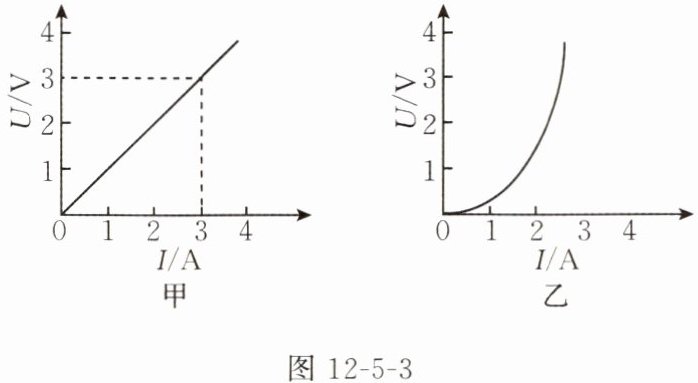

2. (多选)在“伏安法测电阻”实验中，有两位同学分别选择定值电阻和小灯泡为测量对象，在处理实验数据时，绘制了定值电阻和小灯泡的$U-I$图像，分别如图12-5-3甲、乙所示，则下列说法错误的是(BD)。

图12-5-3

A.由图甲可知，定值电阻的阻值为$1\ \Omega$
B.由图甲可知，该实验电路还可以用来探究电流与电阻的关系
C.由图乙可知，小灯泡的电阻跟灯丝的温度有关
D.为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻

答案： BD

3. 学习小组用“伏安法”测未知定值电阻$R_x$的阻值，三次实验测得的电阻分别为$8.8\ \Omega$、$9.0\ \Omega$、$9.2\ \Omega$，则实验结果应记录为$R_x =$9.0$\Omega$。

答案： 9.0

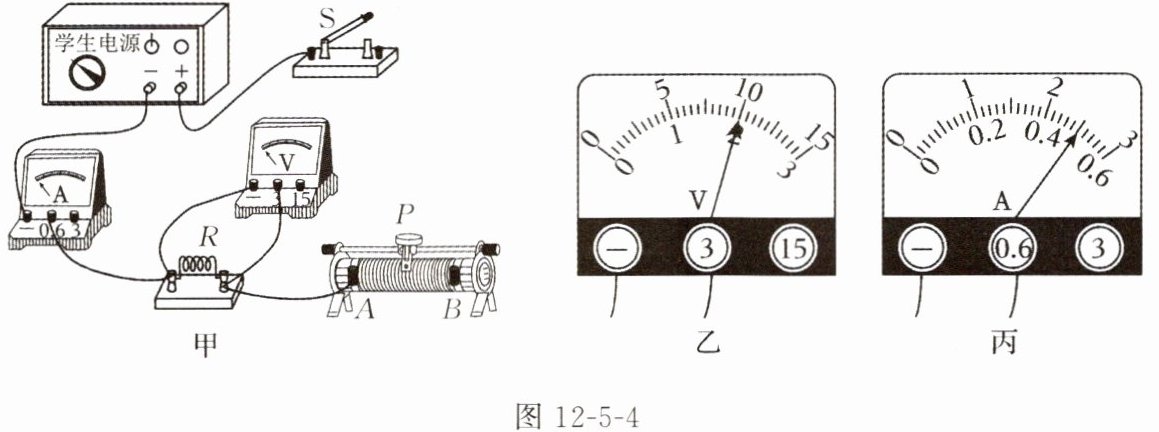

4. 小林用“伏安法”测量定值电阻$R$的阻值，在实验桌上连接了部分实验电路，如图12-5-4甲所示。

图12-5-4
(1)请你用笔画线表代替导线，将图12-5-4甲中的实物图连接完整。
(2)闭合开关S前，应把滑动变阻器的滑动头$P$置于B(选填“A”或“B”)端。
(3)闭合开关S，移动滑动变阻器的滑动头$P$时，电压表有示数，电流表无示数，则故障原因可能是定值电阻R断路。
(4)上述故障解决后，闭合开关S，调节滑动变阻器的滑动头$P$至某位置，观察到电压表和电流表的示数分别如图12-5-4乙、丙所示，则电压表的示数为2.0V，电流表的示数为0.50A，此次测得待测电阻$R$的阻值为4$\Omega$。

答案：
(1)图略　
(2)B　
(3)定值电阻R断路　
(4)2.0　0.50　4
