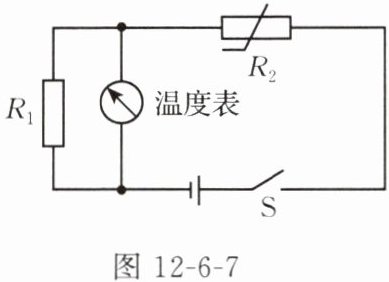

5. 爱思考的小明设计了一种温度表，其原理如图 12 - 6 - 7 所示，温度表由某测量仪表改装而成。$R_{1}$为定值电阻，$R_{2}$为热敏电阻，$R_{2}$的阻值随温度的升高而减小，电源电压不变。闭合开关$S$，当温度变化时，温度表的示数会发生变化。

(1)此温度表是由电压表改装而成的。
(2)请你结合所学知识分析，当温度升高时，温度表的示数会变大(选填“变大”或“变小”)，请写出你的判断过程：温度升高时，R₂的阻值减小，总电阻变小，根据欧姆定律可知电路中的电流变大，根据$U=IR$可知$R_1$两端的电压变大，即电压表的示数变大。

答案： 5.
(1)电压
(2)变大 温度升高时，R₂的阻值减小，总电阻变小，根据欧姆定律可知电路中的电流变大，根据$U=IR$可知$R_1$两端的电压变大，即电压表的示数变大

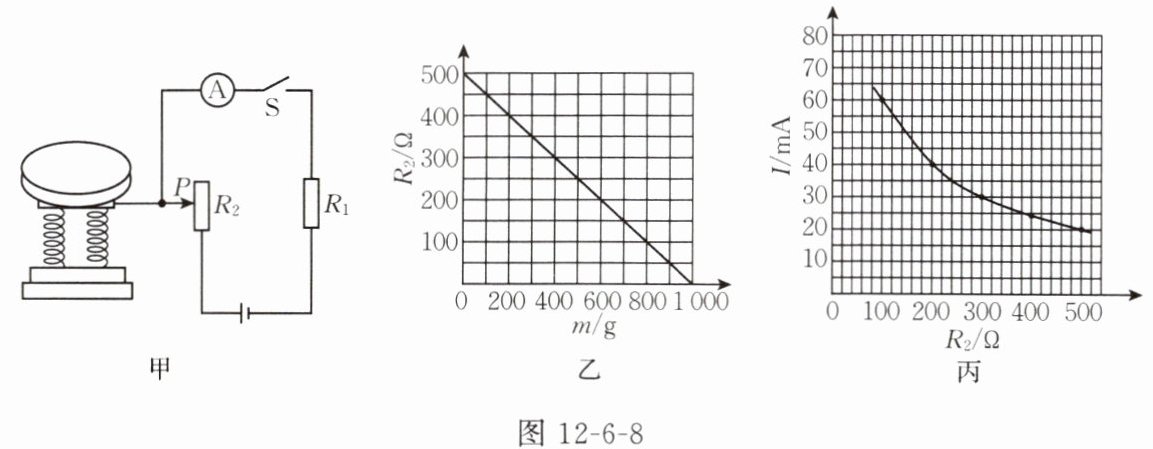

6. 科技小组的同学在学习了欧姆定律后，对实验室的一台电子秤进行了研究。从说明书中的简化电路（如图 12 - 6 - 8 甲所示）得知，当秤盘中放有物体时，秤盘向下移动并带动滑动变阻器的滑动头$P$向下移动。电源电压为$12\ V$且保持不变，$R_{1}$为定值电阻，$R_{2}$为滑动变阻器，经过多次实验测量，绘制出电阻$R_{2}$接入电路中的阻值与秤盘中物体质量$m$的关系图像如图 12 - 6 - 8 乙所示，电流表的示数$I$与电阻$R_{2}$接入电路中的阻值的关系图像如图 12 - 6 - 8 丙所示。
（1）当盘中不放物体时，电阻$R_{2}$接入电路中的阻值是多少？
（2）电阻$R_{1}$的阻值是多少？

答案： 6.
(1)500Ω
(2)100Ω
