《2025年课内课外直通车九年级物理全一册北师大版》

1. 滑动变阻器的原理：通过改变接入电路的电阻线的长度来改变接入电路的电阻大小。

答案： 长度

2. 滑动变阻器的使用：(1)接线要求为“一上一下”；(2)闭合开关前，把滑动头放在阻值最大处。

答案： 2.
(1)一上一下　
(2)大

3. 电阻箱：既可以改变接入电路电阻的大小，又可以直接读出接入电路电阻的阻值。旋钮式电阻箱读数时，将各旋钮对应指示点的示数乘以面板上标记的倍数，再将它们相加，就是电阻箱接入电路的电阻值。

答案： 3. 乘以　相加

1. 实验室中一滑动变阻器铭牌上标有“20 Ω 2 A”的字样。下列关于这个滑动变阻器的说法中(D)。
①当滑动变阻器通过 2 A 的电流时，它的电阻为 20 Ω
②它接入电路的最大阻值是 20 Ω
③它是通过改变其接入电路中电阻线的横截面积来改变接入电路中的电阻的
④它允许通过的最大电流为 2 A

A.只有①③正确
B.只有①④正确
C.只有②③正确
D.只有②④正确

答案： D

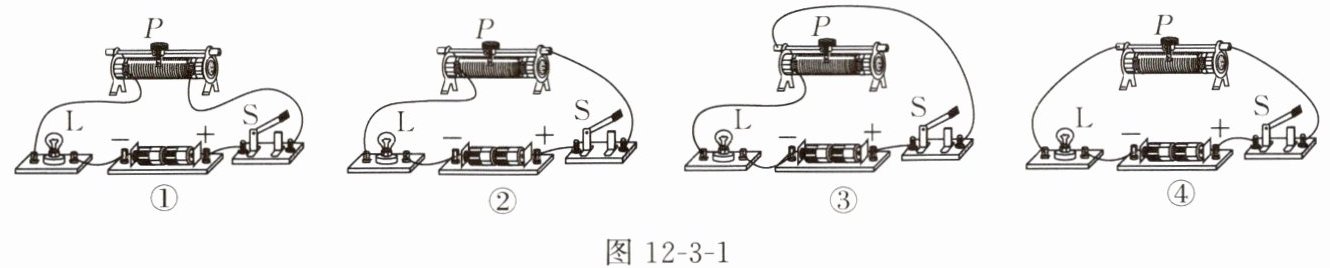

2. 小华想用滑动变阻器控制小灯泡的亮度，设计了如图 12-3-1 所示的四种电路，其中正确的是(A)。


A.②③
B.③④
C.①③
D.①②

答案： A

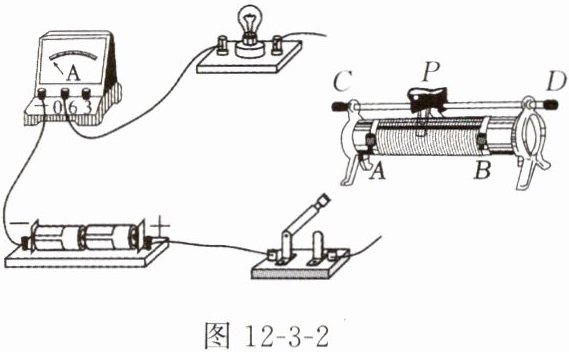

3. 在“用滑动变阻器改变小灯泡的亮度”实验中，老师给出的实验器材如图 12-3-2 所示。闭合开关后，将滑动头 P 向右移动时，小灯泡变亮，则滑动变阻器连入电路中的接线柱可能是(B)。

A.A 和 B
B.C 和 B
C.A 和 D
D.C 和 D

答案： B
